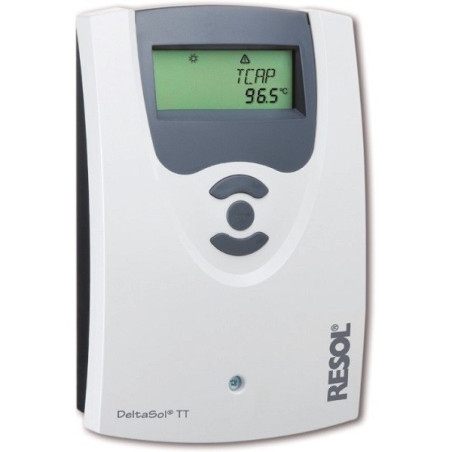

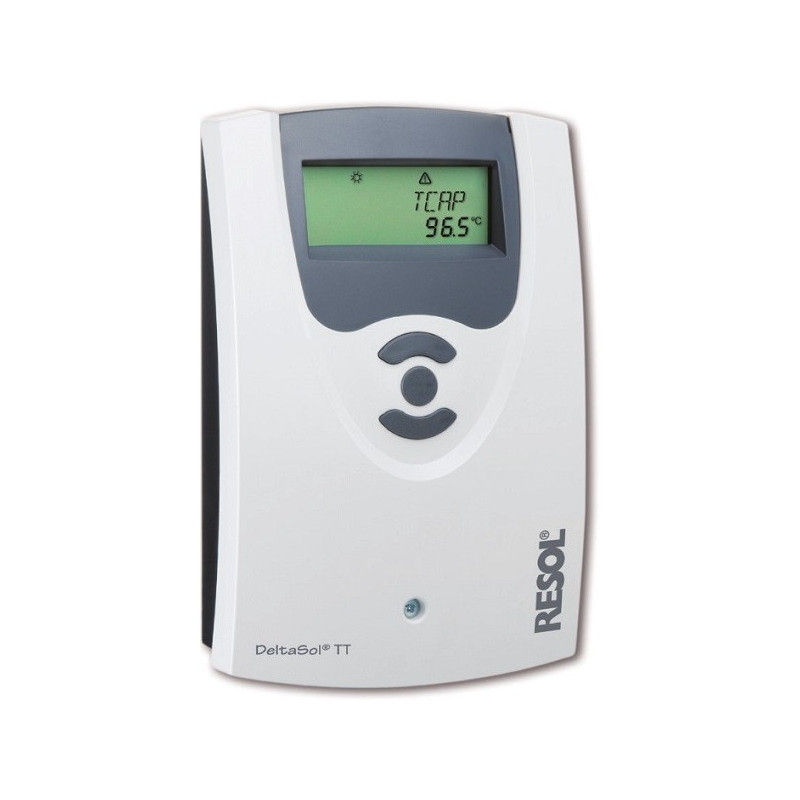

Centralita solar RESOL DeltaSol TT

Optimizado para sistemas solares y de calefacción pequeños y medianos, así como, para sistemas de termosifón. El regulador incluye dos relés, un semiconductor y otro relé de alta potencia a los que se puede conectar un calentador eléctrico de hasta 3,6 kW (230 V~).

El DeltaSol® TT controla el calentamiento auxiliar eléctrico de un acumulador de agua sanitaria en función del tiempo y de la temperatura.

Ofrece más comodidad gracias a una función de calentamiento rápido.

Admite también un control remoto con piloto LED integrado (RESOL RCTT), el cual está conectado al regulador mediante un cable, para poder activar y desactivar la función de calentamiento rápido a distancia.

El DeltaSol® TT puede ser usado también para calentar la piscina mediante captadores solares y optimizar el uso del sistema de filtración. Se puede elegir entre 5 sistemas preconfigurados.

Datos técnicos

• Entradas: para 3 sonda de temperatura Pt1000,1 RCTT
• Salidas: 1 relé semiconductor, 1 relé de alta potencia para la resistencia de inmersión, 1 salida PWM
• Frecuencia PWM: 1000 Hz
• Tensión PWM: 10,5 V
• Potencia de salida: 1A (1) a 240 V~ (relé semiconductor) 16A (3) a 240 V~ (relé de alta potencia)
• Potencia total de salida: 1 A 240 V~
• Alimentación: 100 … 240 V~ (50 … 60 Hz)
• Tipo de conexión: X
• Standby: 0,52 W
• Clase de control de temperatura: I
• Contribución a la eficiencia energética: 1 %
• Funcionamiento: tipo 1.B.C.Y
• Ratio de sobretensión transitoria: 2,5 kV
• Funciones: contador de horas de funcionamiento, función de captador de tubos de vacío, control de velocidad, función termostato con temporizador, producción de ACS con calentamiento rápido, calentamiento de piscina
• Carcasa: de plástico, PC-ABS y PMMA
• Montaje: sobre pared o en cuadro de conexiones
• Visualización: Pantalla LCD combinada multifuncional con pictogramas, un campo de texto de 4 dígitos y 16 segmentos, un campo de 4 dígitos y 7 segmentos, y 10 símbolos
• Manejo: con las 3 teclas frontales
• Tipo de protección: IP 20 / DIN EN 60529
• Categoría de protección: II
• Temperatura ambiente: 0 … 40 °C
• Índice de contaminación: 2
• Dimensiones: 172 x110 x 46 mm
• Peso: 330 g

Esquema de conexión:
