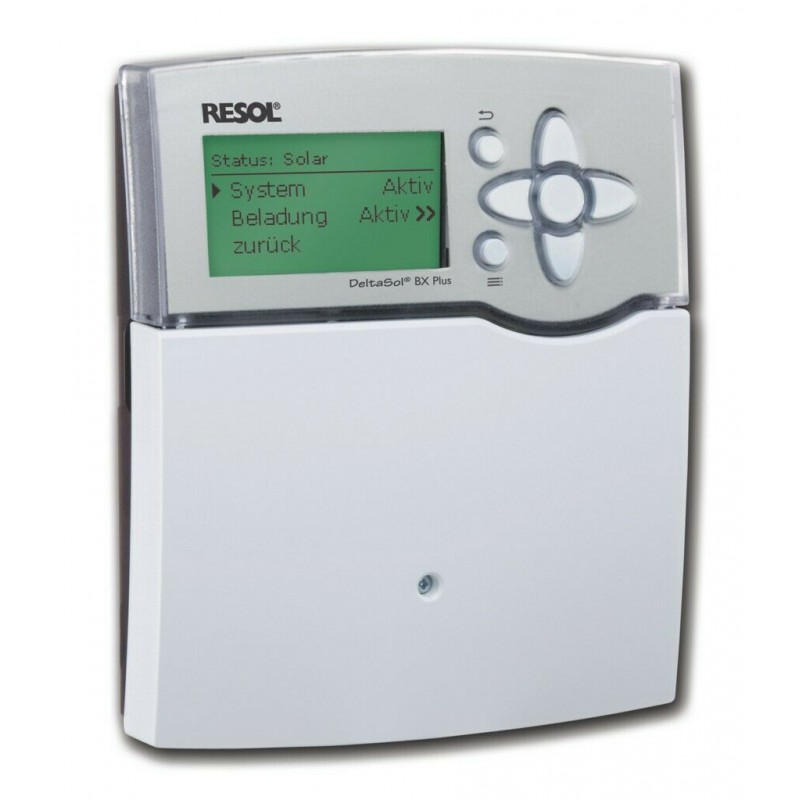

Termostáto diferencial RESOL DELTASOL BX PLUS

Termostáto diferencial RESOL DELTASOL BX PLUS

El regulador de sistema DeltaSol® BX Plus está diseñado para su uso en sistemas de energía solar y calefacción equipados con varios acumuladores. El menú de puesta en marcha intuitivo guía al usuario a través de la configuración del sistema, pidiéndole que confirme los ajustes más importantes después de la conexión eléctrica. En el menú de servicio se visualizan todas las conexiones de los relés y de las sondas para proporcionarle al usuario una visión general.

Prestaciones:

• 8 entradas de sonda y 5 salidas de relé
• Grabación/aseguramiento de datos y actualizaciones de firmware mediante tarjeta SD
• Funciones opcionales preprogramadas, como: opción drainback, función termostato con temporizador, desinfección térmica
• osibilidad de conexión de hasta 2 módulos de extensión mediante VBus® (en total, 21 sondas y 15 relés)
• 2 entradas para sensores Grundfos Direct Sensors™ (digitales)
• 2 salidas PWM para el control de velocidad de las bombas de alta eficiencia
• Control de funcionamiento automático conforme a VDI 2169: monitorización del caudal y de la presión, mensaje sobre valores ΔT altos, control de intercambio de vías de avance y retorno, monitorización de la circulación nocturna

Datos técnicos:

• Entradas: 8 (9) entradas para sondas de temperatura Pt1000, Pt500 o KTY, 1 entrada de impulsos V40, entradas para 2 sensores digitales Grundfos Direct Sensors™, 1 entrada para una sonda de radiación CS10
• Salidas: 4 relés semiconductores, 1 relé libre de potencial, 2 salidas PWM (conmutables en 0-10 V)
• Frecuencia PWM: 512 Hz
• Voltaje PWM: 11,0 V
• Potencia de salida: 1 (1) A 240 V~ (relé semiconductor) y 4 (1) A 24 V / 240 V~ (relé libre de potencial)
• Potencia total de salida: 4 A 240 V~
• Alimentación: 100 – 240 V~ (50 – 60 Hz)
• Tipo de conexión: Y
• Standby: 0,81 W
• Clase de control de temperatura: I
• Eficiencia energética [%]: 1 %
• Funcionamiento: tipo 1.B.C.Y
• Ratio de sobretensión transitoria: 2,5 kV
• Interfaz de datos: VBus®, ranura para tarjetas SD
• Transmisión de corriente VBus®: 60 mA
• Funciones: control ΔT, control de velocidad, contador de energía, contador de horas de funcionamiento para los relés, función captador de tubos, función termostato, carga estratificada de acumulador, carga por orden de prioridad, opción drainback, función bomba de refuerzo (booster), disipación del exceso de calor, esinfección térmica, control de bombas con señal PWM, y control de funcionamiento el sistema conforme a VDI 2169
• Carcasa: de plástico, PC-ABS y PMMA
• Montaje: sobre pared o en cuadro de conexiones
• Visualización / Pantalla: pantalla gráfica retroiluminada e indicadores luminosos en las teclas de control
• Manejo: con las 7 teclas frontales
• Tipo de protección: IP 20 / DIN EN 60529
• Categoría de protección: I
• Temperatura ambiente: 0 … 40 °C
• Índice de contaminación: 2
• Dimensiones: 198 x 170 x 43 mm

Esquemas de instalación:
