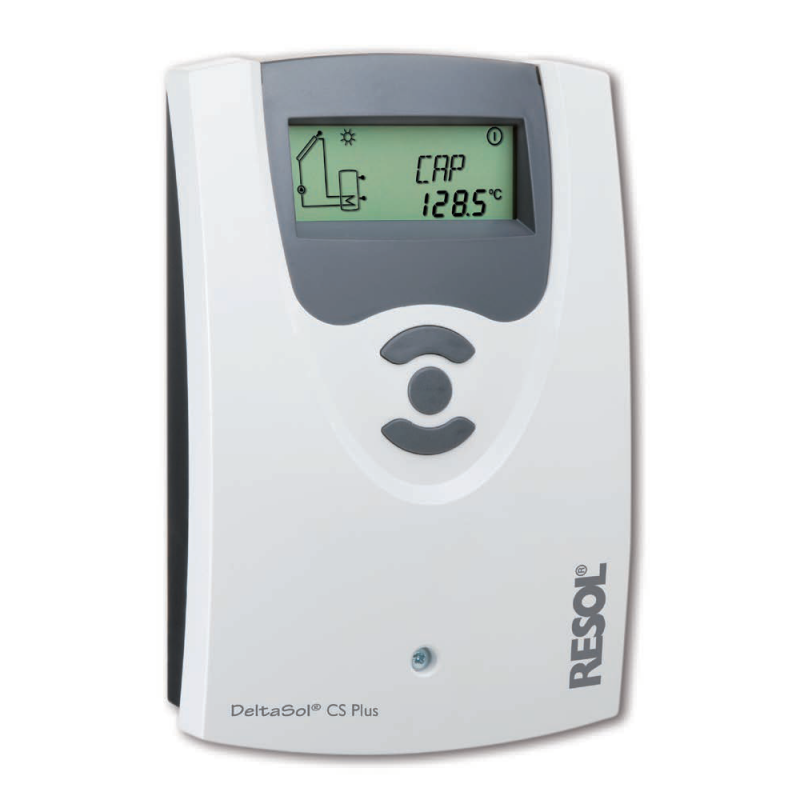

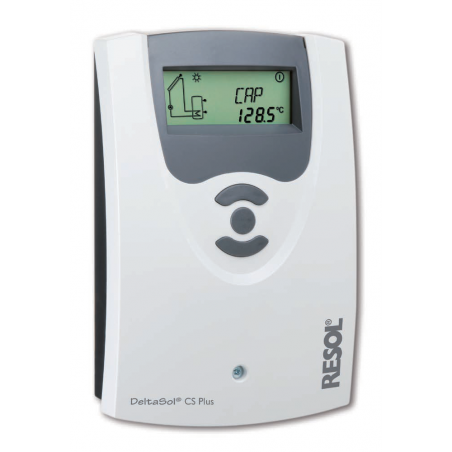

Centralita solar RESOL Deltasol CS Plus

Centralita solar RESOL Deltasol CS Plus

El DeltaSol® CS Plus ha sido especialmente desarrollado para el manejo y el control de velocidad de las bombas de alta eficiencia en sistemas de energía solar y calefacción estándares.Termostáto diferencial doble con prioridades (Una fuente de calor y hasta 2 receptores de calor). 10 sistemas básicos de funcionamiento (Sistema 10 para aerotermo)

Incluye dos salidas PWM y una entrada adicional para sensores Grundfos Direct Sensors™ VFD para realizar balances térmicos precisos. El menú de puesta en marcha guía al usuario a través de los ajustes más importantes de la primera configuración en sólo ocho pasos.

• Diseñado especialmente para el control de bombas de alta eficiencia energética (HE)
• 1 entrada para sensor Grundfos Direct SensorTM VFD
• Pantalla de monitorización de sistema
• Hasta 4 sondas de temperatura Pt1000
• 2 relés semiconductores para el control de velocidad
• Control de bomba HE
• Balance térmico
• Menú de puesta en servicio
• 10 sistemas básicos a elegir
• Control de funcionamiento
• Función de desinfección térmica opcional
• Opción drainback
• Visualización en grados °C o °F

Datos Técnicos

• Entradas: 4 sondas de temperatura Pt1000, 1 sensor Grundfos Direct SensorsTM
• Salidas: 2 salida PWM
• Frecuencia PWM: 512 Hz
• Tensión PWM: 10,5 V
• Potencia de salida: 1 (1) A 240 V~ (relé semiconductor)
• Potencia total de salida: 2 A 240 V~
• Alimentación: 100 ... 240 V~ (50 ... 60 Hz)
• Tipo de conexión: Y
• Standby: 0,63
• Clases de controles de temperatura: I
• Contribución a la eficiencia energética: 1 %
• Funcionamiento: tipo 1.C.Y
• Ratio de sobretensión transitoria: 2,5 kV
• Interfaz de datos: VBus® de RESOL
• Transmisión de corriente VBus®: 35 mA
• Funciones: control de funcionamiento, contador de horas para la bomba solar, función de captador de tubos, función termostato, control de velocidad y contador de energía
• Carcasa: de plástico, PC-ABS y PMMA
• Montaje: sobre pared o en cuadro de conexiones
• Visualización / Pantalla: pantalla System Monitoring para visualizar el sistema con un campo de 16 segmentos y otro de 7, 8 símbolos para visualizar el estado del sistema y un piloto de control

• Manejo: con las 3 teclas frontales
• Tipo de protección: IP 20 / IEC 60529
• Categoría de protección: I
• Temperatura ambiente: 0 ... 40 °C
• Índice de contaminación: 2
• Dimensiones: 172 x 110 x 46 mm

Esquema de montaje:
