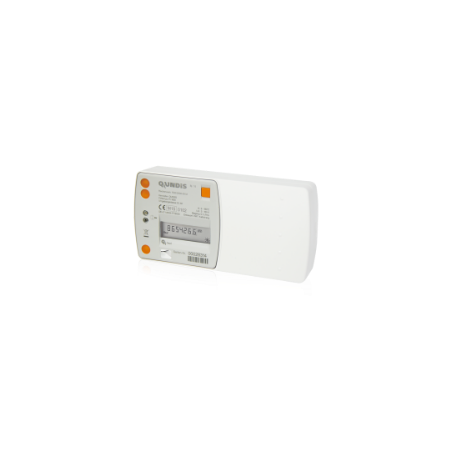

Contador de Calor Divisionario Brida QUNDIS Q HEAT SPLIT 3500M 5H

Contador de Calor Divisionario Brida QUNDIS Q HEAT SPLIT 3500M 5H

Un contador de calor dividido como el Q Opto – Q Heat Split es un sistema de medición térmica que permite calcular con precisión la energía térmica consumida en una instalación, dividiendo sus componentes principales:

• Unidad calculadora electrónica (el cerebro del sistema)

• Sensor de caudal (medición del volumen de agua)

• Sondas de temperatura (comparan la diferencia entre ida y retorno)

• Sensor de flujo alternativo (S.F.A.): diseñado para ofrecer alta precisión con caudales estables.

Esta división facilita la instalación, mantenimiento y flexibilidad, especialmente en entornos de grandes dimensiones o con acceso limitado.

Modos de funcionamiento del Q Heat Split

El contador funciona midiendo la diferencia de temperatura entre la tubería de ida y de retorno, y multiplicándola por el caudal de agua circulante. El resultado se expresa en energía térmica acumulada (normalmente en kWh, MWh, MJ o GJ).

La unidad calculadora recopila estos datos, los procesa y los muestra en pantalla o los transmite a través de interfaces como M-Bus o modulos de comunicación opcionales (radiofrecuencia, Wireless M-Bus, etc.).

Sensor por ultrasonidos (US):

• Tecnología sin partes móviles

• Alta precisión incluso con caudales bajos

• Totalmente electrónico: mayor durabilidad y menor mantenimiento

• Rango dinámico hasta 1:250

• Ideal cuando se requiere alta sensibilidad o se esperan variaciones grandes en el caudal

Sondas de temperatura PT1000 (conformes MID)

• El Q Heat Split utiliza sondas de temperatura PT1000, homologadas conforme a la normativa MID (Directiva de Instrumentos de Medida de la UE)

• Alta precisión térmica

• Diferentes longitudes y diámetros disponibles según la instalación (ej. 5,2 x 45 mm)

Características del sensor de flujo S.F.A.

• S.F.A. (Sensor de Flujo Alternativo) es una solución optimizada para flujos térmicos estándar.

• Aporta mayor fiabilidad en condiciones de instalación complejas o caudales con bajo nivel de turbulencia.

• Es una alternativa robusta frente a los sensores ultrasónicos en entornos de solo calor donde no se requiere detección de caudales mínimos.

Unidad calculadora y funciones inteligentes

La unidad electrónica (calculadora):

• Tiene interfaz óptica para lectura local

• Permite la programación y configuración in situ mediante software o tecla de mando

• Guarda los valores anuales, fechas programadas, número de control y registros históricos

• Es compatible con múltiples unidades de energía (GJ, MJ, kWh, MWh)

Opciones de comunicación remota y lectura de datos

El Q Opto puede integrarse fácilmente en sistemas de gestión energética o lectura remota de consumos gracias a sus capacidades de comunicación:

• Interfaz M-Bus integrada

• Dos entradas de impulsos para conectar medidores auxiliares como contadores de agua fría/caliente

• Compatible con módulos externos para radiofrecuencia o Wireless M-Bus

• Transmisión de telegramas extendidos M-Bus para análisis más avanzados del sistema

Variantes del Q Heat Split

1. Versión solo calor (estándar)
   Para instalaciones de calefacción centralizada, edificios públicos, plantas industriales, etc.

2. Versión calor/frío (CONSULTAR)
   Ideal para climatización reversible, edificios con calefacción en invierno y refrigeración en verano.

3. Versión solar (CONSULTAR)
   Ajustado para trabajar con mezclas de agua y glicol, comunes en sistemas solares térmicos o circuitos con fluidos especiales.

Aplicaciones típicas

• Redes de calefacción urbana (district heating)

• Instalaciones industriales de gran escala

• Sistemas de climatización central en hospitales, aeropuertos o centros comerciales

• Plantas solares térmicas

• Sistemas mixtos frío/calor

• Contabilización energética en comunidades y edificios públicos

Ficha técnica del Contador de Contador de Calor Divisionario Brida QUNDIS Q HEAT SPLIT 3500M 5H
