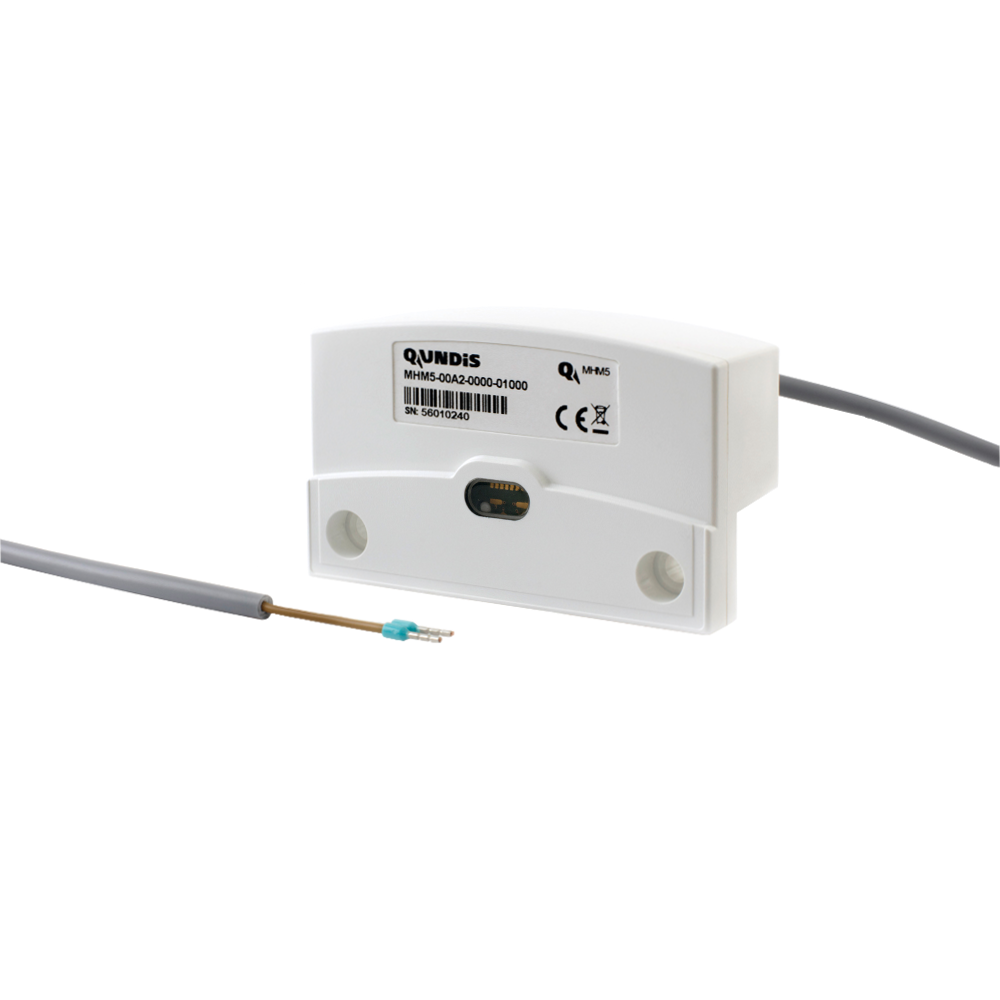

El Módulo de Comunicación M-Bus MHM5 es un dispositivo electrónico de ampliación diseñado específicamente para integrarse en contadores de calor de la serie Q heat 5 y unidades calculadoras de la serie Q heat splitt (modelos R20, R21, R28). Su función principal es habilitar la comunicación por cable entre el contador de calor y una unidad central M-Bus, permitiendo así la lectura remota, automática y periódica de los datos de consumo térmico y operativos del sistema.

Se puede instalar en dispositivos nuevos o existentes sin alterar su funcionamiento o romper precintos de seguridad. Incluso si hay cortes breves de energía del sistema M-Bus, la batería del módulo se encarga de mantenerlo operativo. La configuración del módulo se hace directamente a través de la red M-Bus, sin necesidad de intervención manual en el dispositivo.

Aplicación y Compatibilidad

Este módulo ha sido desarrollado para sistemas de calefacción centralizados en edificios residenciales, comerciales o industriales, donde es esencial contar con datos precisos de consumo energético. Está especialmente indicado para ser usado en instalaciones que requieran:

• Lectura periódica por cable (no inalámbrica), mediante el protocolo M-Bus (Meter-Bus), ampliamente utilizado en la gestión de consumos energéticos.
• Compatibilidad con diferentes tipos de contadores como los modelos OPTO, DIVIDIDOS y WOLTMAN, además de los Q heat 5.
• Posibilidad de instalación posterior (retrofitting), sin necesidad de romper el sello del contador ni interrumpir su funcionamiento normal.

Funcionamiento del Módulo MHM5

Una vez instalado, el módulo realiza una lectura periódica de los valores medidos cada 10 minutos, que incluye energía térmica consumida, volumen, temperaturas de ida y retorno, diferencia de temperatura, caudal, potencia, errores registrados, tiempos de operación, valores mensuales históricos, entre otros.

Esta información se transmite automáticamente a la central M-Bus, donde puede ser procesada, almacenada y utilizada para:

• Facturación precisa

• Detección de errores

• Monitoreo del rendimiento térmico del sistema

• Análisis histórico y toma de decisiones energéticas

La comunicación se realiza siguiendo el estándar M-Bus, lo que garantiza compatibilidad con infraestructuras ya existentes y facilidad de integración.

Fuente de alimentación dual y autonomía

El módulo MHM5 obtiene su alimentación principalmente desde la propia línea M-Bus. Sin embargo, cuenta con una batería interna de respaldo, que garantiza el funcionamiento del procesador en caso de que la tensión M-Bus se interrumpa de forma breve o permanente. Esto proporciona una mayor seguridad operativa y fiabilidad del sistema, asegurando que no se pierdan datos ni se interrumpa el registro.

Configuración y dirección

• El módulo puede configurarse directamente desde la red M-Bus sin necesidad de intervención física en el dispositivo.

• Dispone de direccionamiento secundario, que es el método estándar para identificar el módulo dentro de la red. En caso necesario, también puede asignarse o modificarse una dirección primaria.

Resumen de Características Principales

• Compatible con contadores de calor Q heat 5 (series G2x y G5x con unidades funcionales R2x) y Q heat splitt.
• Compatible con modelos de lectura OPTO, DIVIDIDOS y WOLTMAN.
• Transmisión de datos cada 10 minutos.
• Lectura de múltiples puntos de datos: energía, volumen, temperaturas, errores, datos históricos, etc.
• Instalación sin afectación al sello de seguridad.
• Alimentación vía M-Bus con batería de respaldo.
• Configuración remota a través de la red M-Bus.
• Un módulo por cada contador o unidad calculadora.
• Ideal para edificios que requieren control y eficiencia energética centralizada.

Aplicaciones Típicas

• Sistemas de calefacción urbana (district heating)
• Complejos residenciales con calefacción central
• Edificios de oficinas con múltiples unidades de consumo
• Instalaciones industriales que requieren monitoreo térmico detallado

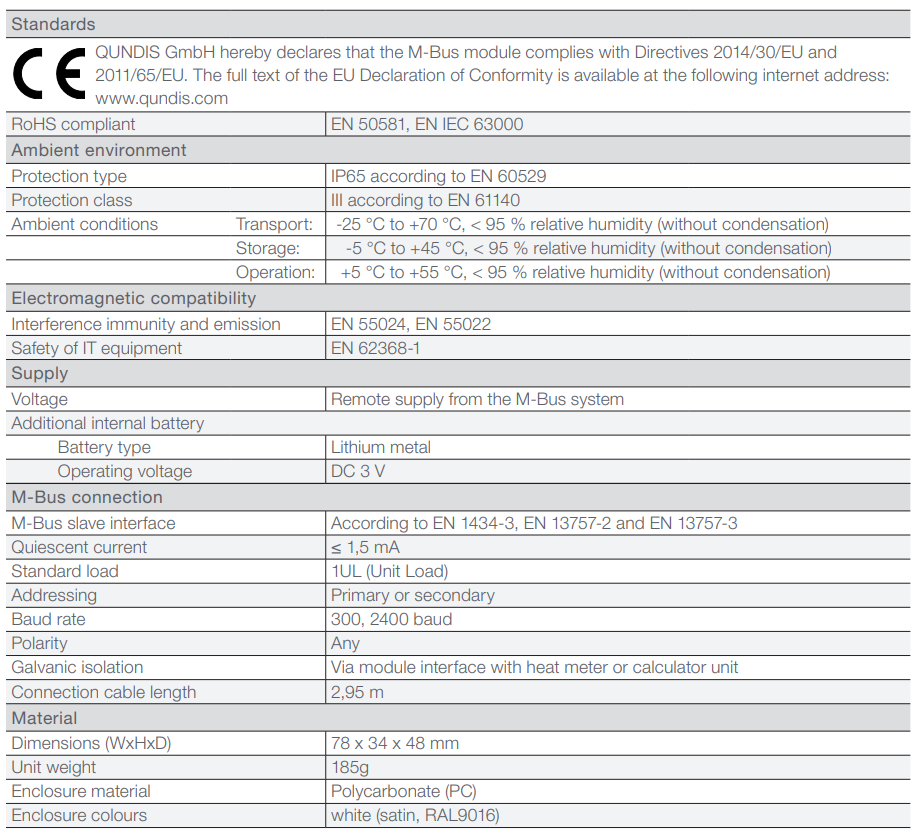

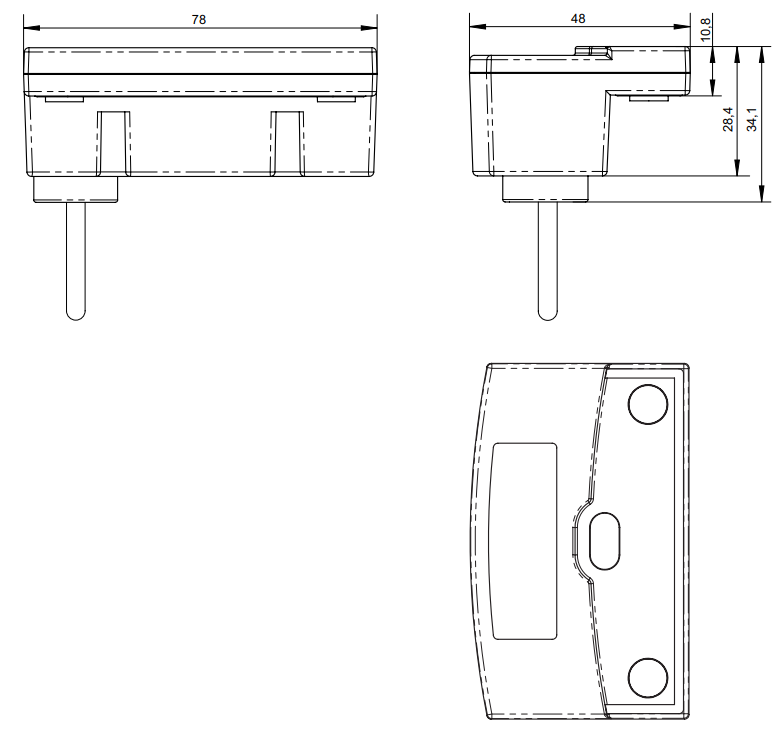

Especificaciones técnicas del Módulo de Ampliación QUNDIS Q MODULE 5.5 M-Bus MH5
