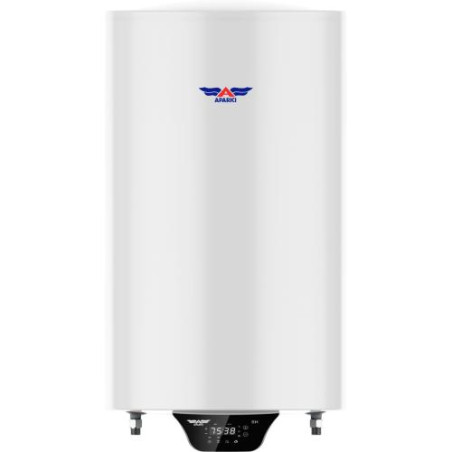

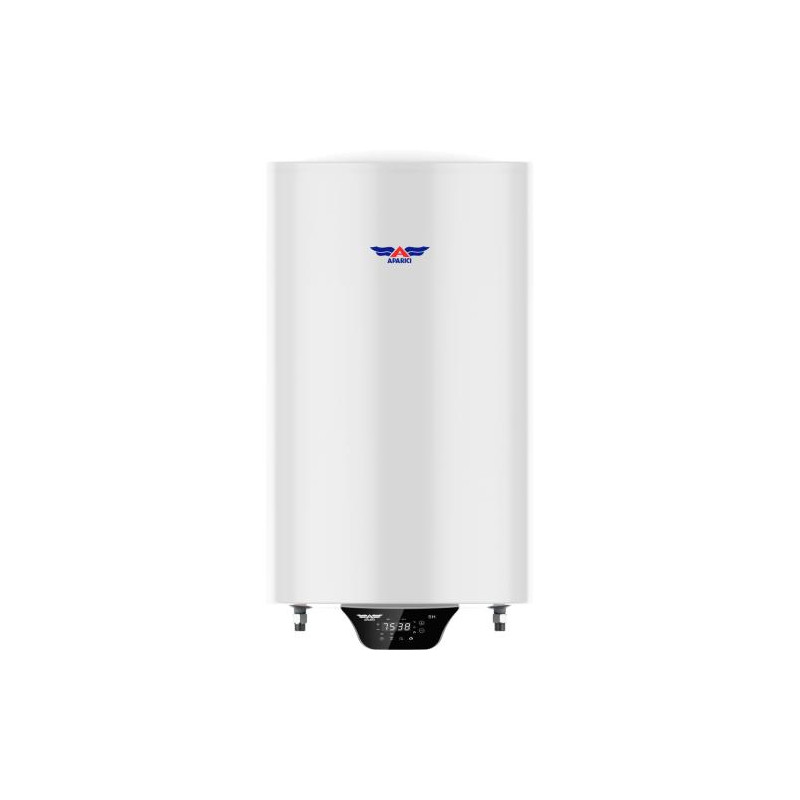

Termo paneles fotovoltaicos APARICI SH100

Termo eléctrico de 100 litros de capacidad. El calderín interior está fabricado en acero al carbono laminado en frio de 2 mm de espesor con un recubrimiento de esmalte vitrificado en horno a 860ºC de 220µ de espesor que le confiere una protección adecuada contra la corrosión. Además, el aparato incorpora un ánodo de magnesio (Ø24x230mm) que funciona como protección adicional. Tomas de entrada y salida al tanque de G1/2’. La parte cilíndrica del cuerpo exterior está fabricada en chapa de acero al carbono de 0.4 mm de espesor recubierta de pintura epoxi-poliéster blanca de 70µ de espesor, las tapas inferior y superior son de plástico ABS de 2.5 mm de espesor y están engarzadas mecánicamente al cilindro. Entre el calderín y el cuerpo exterior presenta un aislamiento de poliuretano expandido de 20 mm de espesor libre de CFC.

El termo se cuelga a la pared mediante 2 patas de 2 tornillos cada una que se sujetan directamente a la caldera utilizando 2 tornillos de M8. La citada unión se hace de forma solidaria con el cuerpo exterior que, de este modo queda sujeto al conjunto de forma mecánica. Los agujeros en la pared para colgar el aparato deben de ser de broca de 10 mm y profundidad 50 mm para el caso de paredes de fábrica de ladrillo de 10 cm con mortero incluido. El aparato permite su instalación tanto en posición vertical como horizontal con los tubos de entrada a la parte derecha del mismo o con los tubos a mano izquierda (triposicional).

La presión nominar del aparato son 9 bar (0.9 MPa) y se controla mediante una válvula hidráulica de seguridad y retención tarada a 10 bar (1.0MPa) suministrada con cada aparato. El calentamiento del agua se produce mediante dos resistencias blindadas bajo vaina, una de 1000W - 230V CA de 7W/cm2 (Perfil consumo ‘M’ – eficiencia ‘C’) y una segunda de 800W – 83.4 V C.C. – 9.6 A de 7 W/cm2 alimentada mediante un campo de dos colectores conectados en serie de 400W – 41,7V – 9,6A CC (no incluidos).

El frontal del termo alberga un control electrónico que permite la conexión independiente de cualquiera de las fuentes de energía, un piloto de funcionamiento que indica si están operando, un termómetro, una funciona antilegionela (80ºC durante 1 hora) y un temporizador que facilita el funcionamiento de la resistencia de CA 230V en las horas bonificadas por parte de la compañía de suministro. La temperatura del tanque se puede regular de 35 a 75 ºC de forma independiente por fuente de energía.

El control se realiza mediante una sonda PTC . En caso de fallo del termostato de regulación actúan dos termostatos de bulbo de doble seguridad tarado a 105ºC, uno por tipo de corriente. Clase I, IPX4 y clavija de conexión instalada en el mismo de fábrica. Apertura para la entrada de los conductores de CC provenientes del campo de colectores. Las dimensiones totales del producto son 465x450x963 mm y su peso 27.9 kg.

• Termo eléctrico 100 litros de capacidad - tomas inferiores - triposicional.
• Anclajes universales en posición vertical. De 210 a 440 mm.
• Funcionamiento híbrido mediante energía convencional 230V CA (Perfil 'M' - 'C') y mediante paneles solares fotovoltaicos.
• Display electrónico de manejo intuitibo con termómetro, doble potencia, piloto de funcionamiento, función antilegionela y control horario.
• Resistencia blindada bajo vaina de 1000W (230V AC) y 800W (83V DC).
• Calderín vitrificado con ánodo de magnesio para protección adicional.
• Válvula de seguridad tarada a 10 bar suministrada con el aparato.
• Garantía total: 2 años. Garantía caldera: 5 años.

Instalación:

Conexión del campo de colectores al aparato:

En la pestaña "DESCARGA" tiene la ficha técnica del termo paneles fotovoltaicos APARICI SH100.

Garantía

• TOTAL(Mano de obra, desplazamiento, recambios): 2 Años
• Calderín 5 Años Sin Revisión
