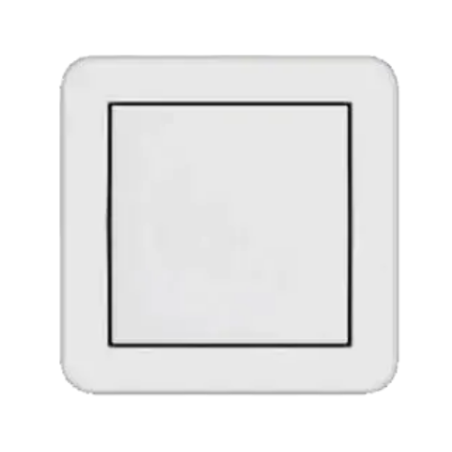

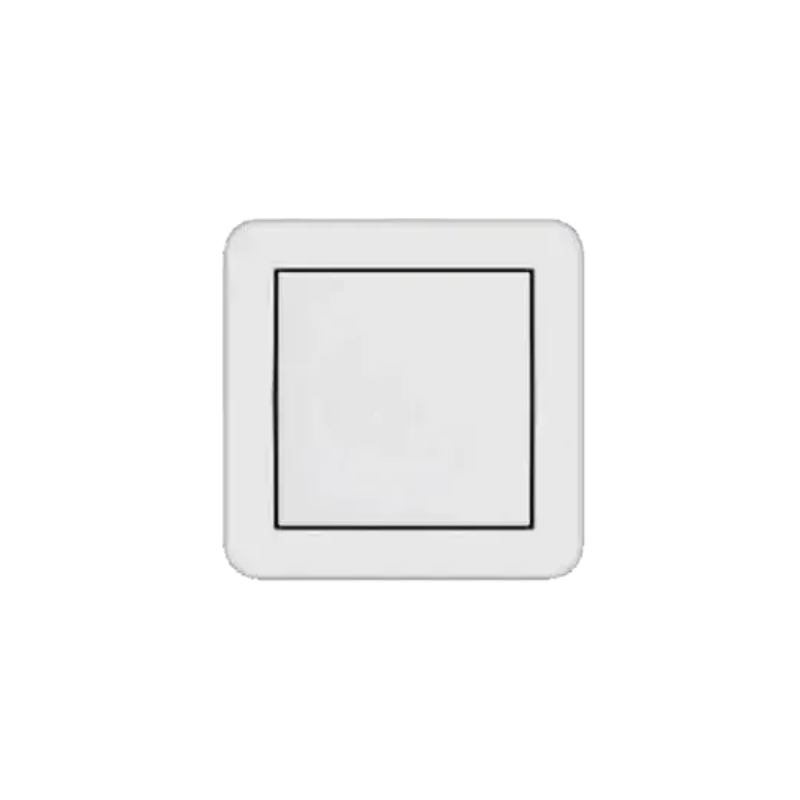

Sensor de Habitación Calefacción FERCO 1-Wire

Sensor Habitación Calefacción FERCO 1-Wire

El Sensor de Habitación Calefacción FERCO 1-Wire es un componente esencial para lograr un control de calefacción eficiente en cada zona de su hogar. Es importante destacar que este sensor es exclusivamente para calefacción y que el uso de al menos un ºCaleon y ºCaleon Box es obligatorio para su funcionamiento. Diseñado para ser empotrado, este sensor es compatible con todos los sistemas de cajas de interruptor cuadradas de 55 mm, lo que garantiza una instalación sencilla y versátil en cualquier habitación.

Características del Sensor de Habitación FERCO 1-Wire:

• Control Exclusivo de Calefacción: Este sensor está diseñado únicamente para sistemas de calefacción, permitiendo gestionar la temperatura de diferentes áreas de manera independiente, asegurando un confort personalizado en cada espacio.

• Uso Obligatorio de ºCaleon y ºCaleon Box: Para aprovechar al máximo las capacidades del sensor, es esencial contar con al menos un ºCaleon y un ºCaleon Box, optimizando así el sistema de calefacción multizona.

• Diseño Empotrado: Su diseño compacto y elegante se adapta perfectamente a las cajas de interruptor estándar de 55 mm, facilitando su integración en la decoración de cualquier habitación.

• Comunicación 1-Wire Bus: Utiliza la tecnología de comunicación 1-Wire, lo que permite una transmisión eficiente de datos entre el sensor y el sistema °CALEONbox, mejorando la precisión en el control de la temperatura.

• Sensor de Temperatura de Alta Precisión: Mide de manera precisa la temperatura ambiente, asegurando que el sistema de calefacción responda de forma adecuada para mantener el confort en el hogar.

• Fácil Instalación: El sensor se puede instalar rápidamente en cualquier sistema de calefacción compatible, simplificando el proceso de configuración.

Este Sensor de Habitación Calefacción FERCO 1-Wire es ideal para quienes buscan un control de calefacción avanzado y eficiente, mejorando el confort y la comodidad en su hogar. Al combinar este sensor con el sistema ºCaleon y el ºCaleon Box, obtendrá un control multizona que se adapta a sus necesidades específicas, garantizando una temperatura ideal en cada espacio.

Especificaciones técnicas del Sensor de Habitación Calefacción FERCO 1-Wire

Montaje en una pared

Monte el sensor en un lugar adecuado.

Preste atención a las condiciones ambientales adecuadas. Dirección solar directa, fuentes de calor y frío, como radiadores y ventanas.

Montaje en una toma de pared de plástico.

Fije el marco de montaje a la caja de interruptores con los tornillos adjuntos (3,0 x 16). Abra los terminales con un destornillador y realice la conexión eléctrica como se describe a continuación.

Placa de características y adhesivo con identificación

Cada sensor tiene un identificador único de 16 dígitos de 1 cable. Este ID es necesario para la asignación sensor-habitación en el Controlador de Habitación °CALEON.
El ID se encuentra en el interior del sensor, en la placa de características y en el adhesivo suministrado.

Para simplificar la configuración posterior del sistema, recomendamos colocar la pegatina en la tabla de las instrucciones de uso de °CALEONbox o en la pegatina del diagrama de terminales de °CALEONbox

Conexión eléctrica

Uno de los puntos de conexión VDD/DQ/GND es necesario para la conexión de un sensor. Los tres puntos de sujeción adicionales sirven para conectar fácilmente otros sensores.

• Sólo debe utilizarse con SELV o PELV de protección de muy baja tensión.

• Si se utilizan cables apantallados, el contacto entre el apantallado y la placa de circuito impreso puede causar daños en el aparato y provocar fallos de funcionamiento.

Ejemplos de conexión Sensores 1-Wire

Ejemplo 1: Conexión en serie. Los cables de instalación van de un sensor al siguiente.

Ejemplo 2: Estructura en árbol. Varias líneas secundarias conducen desde una línea principal a los distintos sensores.

Ejemplos de aplicaciones
