Sobretensiones Trifásico Schneider 25A

Sobretensiones Trifásico Schneider 25A

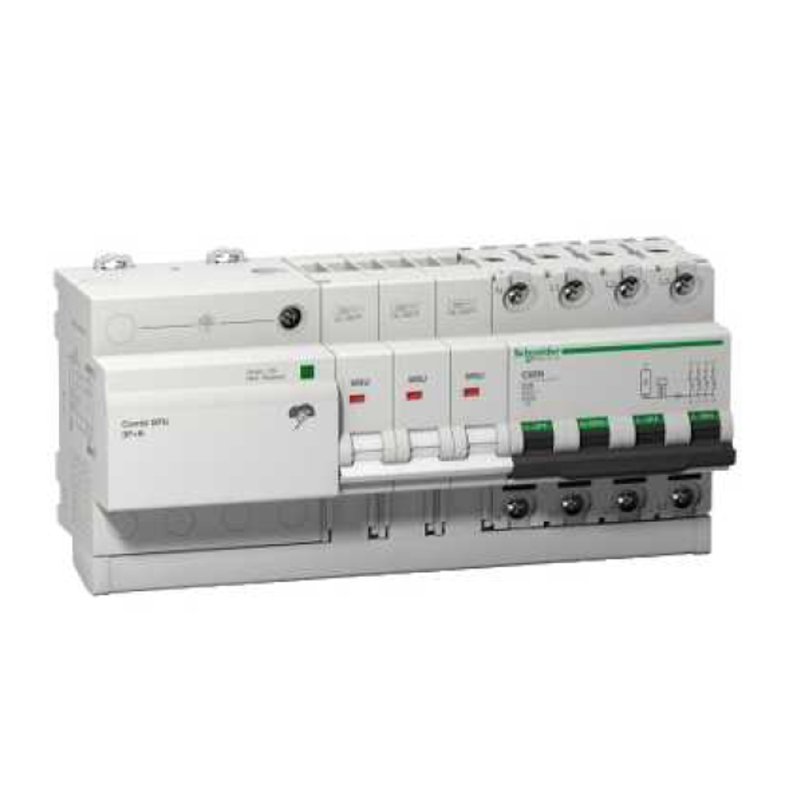

El Sobretensiones Trifásico Schneider 25A Combi SPU 3P+N es un interruptor general automático con protección integrada contra sobretensiones permanentes y transitorias Tipo 2, diseñado para proteger instalaciones eléctricas trifásicas de viviendas, locales comerciales y pequeñas industrias.

Integra en un único equipo hasta 3 funciones de protección diferentes, ofreciendo una solución compacta, segura y conforme a normativa.

¿Qué protege exactamente?

Este dispositivo protege frente a:

Sobretensiones transitorias Tipo 2

Picos de tensión provocados por:

• Caídas indirectas de rayo

• Maniobras en la red eléctrica

• Arranque de maquinaria

Aunque duran milisegundos, pueden dañar variadores, motores, equipos electrónicos, maquinaria y sistemas solares.

Sobretensiones permanentes

Subidas prolongadas de tensión causadas por:

• Fallo de neutro

• Problemas en la red de suministro

Estas sobretensiones pueden provocar la destrucción de equipos eléctricos en segundos si no existe protección adecuada.

Protección contra sobrecargas y cortocircuitos (IGA)

Funciona como interruptor general automático trifásico de 25A, protegiendo frente a:

• Exceso de consumo

• Cortocircuitos

Es decir, sustituye al IGA tradicional, pero añade protección avanzada contra sobretensiones.

Ideal para instalaciones trifásicas

Especialmente recomendado para:

✔ Cuadros eléctricos trifásicos 400V
✔ Locales comerciales
✔ Pequeñas industrias
✔ Instalaciones con maquinaria
✔ Sistemas fotovoltaicos trifásicos
✔ Comunidades de vecinos

Características técnicas principales

• Intensidad nominal: 25A

• Trifásico 3P+N (3 fases + neutro)

• Tensión: 230/400V AC

• Clase C

• Poder de corte: 6 kA

• Protección combinada permanente + transitoria

• Tecnología térmico-magnética

• Montaje en carril DIN

• Cumple normas EN 61643-11, IEC 60898, IEC 60947-2, EN 50550

• Frecuencia: 50/60 Hz

• Tiempo de respuesta ultrarrápido: < 25 ns

• Corriente máxima de descarga: 20 kA

Indicadores visuales de estado

Este modelo incluye señalización clara y sencilla:

• Bandera blanco/rojo → indica estado de la bobina de sobretensión permanente

• LED verde/rojo → indica estado del protector de sobretensiones transitorias

• Indicación de contacto positivo

Permite comprobar fácilmente si el equipo está operativo.

Dimensiones

• Alto: 98 mm

• Ancho: 198 mm

• Profundidad: 78,5 mm

• Peso: 1,1 kg

Diseñado para instalación fija en carril DIN en cuadros trifásicos.

Ventajas principales

✔ 3 protecciones en un solo equipo
✔ Protección permanente y transitoria integrada
✔ Apto para redes trifásicas 400V
✔ Protección rápida frente a picos eléctricos
✔ Cumple normativa europea vigente
✔ Marca líder mundial: Schneider Electric
