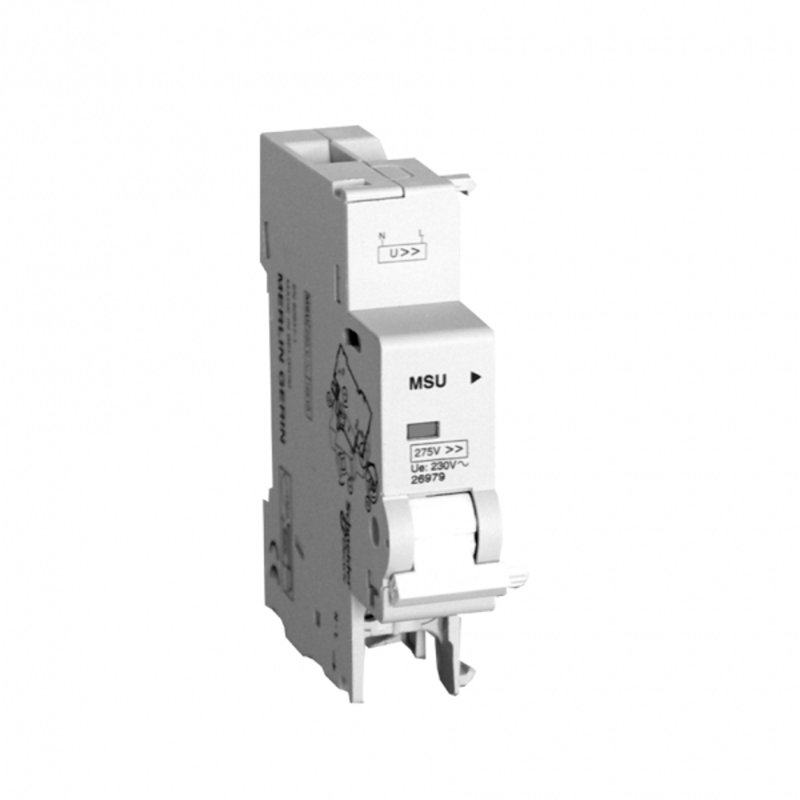

La bobina contra sobretensiones permanentes Schneider iMSU es un dispositivo de protección diseñado para actuar frente a sobretensiones permanentes en redes eléctricas monofásicas y trifásicas, cumpliendo con la norma UNE-EN 50550.

Pertenece a la gama Acti 9 de Schneider Electric y es totalmente compatible con la aparementa modular de la serie (interruptores automáticos y diferenciales Acti 9).

¿Qué es una sobretensión permanente?

Una sobretensión permanente es una subida anormal y sostenida de tensión en la red eléctrica, generalmente causada por:

• Corte o fallo del neutro

• Desequilibrios en la red

• Problemas en la compañía suministradora

Estas situaciones pueden provocar daños graves en electrodomésticos y equipos electrónicos si no existe protección adecuada.

Funcionamiento

La bobina iMSU detecta la sobretensión permanente y provoca el disparo del automático o diferencial al que está asociada, desconectando la instalación y evitando daños.

• Para red monofásica 230V se utiliza 1 bobina iMSU

• Para red trifásica se deben instalar 3 bobinas iMSU

El disparo sigue una curva progresiva tensión/tiempo conforme a la norma UNE-EN 50550, lo que significa que:

• Si la tensión sube ligeramente, el disparo no es inmediato.

• Si la tensión es peligrosa, la desconexión es rápida.

Este comportamiento evita disparos innecesarios y garantiza protección real cuando es necesaria.

Características principales

• Protección contra sobretensiones permanentes

• Tensión de trabajo: 230 V AC

• Compatible con redes monofásicas y trifásicas

• Cumple con UNE-EN 50550

• Integración en gama modular Acti 9

• Disparo asociado al automático o diferencial

• Curva de disparo progresiva tensión/tiempo

Aplicaciones recomendadas

• Viviendas con riesgo de fallo de neutro

• Comunidades de vecinos

• Locales comerciales

• Instalaciones con equipos electrónicos sensibles

• Instalaciones que ya disponen de protector transitorio pero necesitan cubrir permanentes

Es una solución obligatoria o altamente recomendable en muchas instalaciones actuales.
