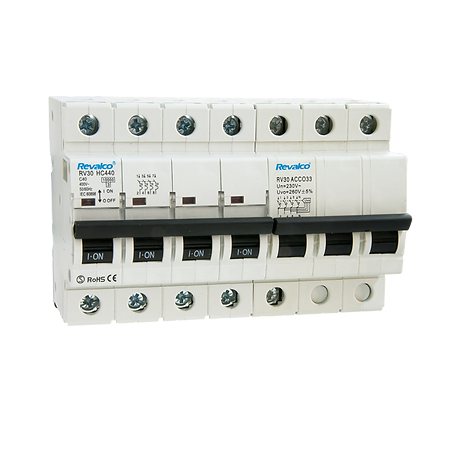

Sobretensiones Permanente Trifásica REVALCO 63A

Construcción y características del Protector de Sobretensiones Permanente Trifásica REVALCO 63A

Dispositivo de protección combinada, autorrearmable, contra sobretensiones de origen permanente, provocadas por aumentos de la tensión de red, en instalaciones monofásicas.
Formado por interruptor general automático (IGA) + Bobina de disparo/rearme.

Funcionamiento

El equipo mide la tensión en la instalación permanentemente y detecta cualquier aumento de ésta, superior al 10% de la tensión nominal.
En caso de detectar dicha anomalía, actúa sobre el IGA (Interruptor General Automático), desconectando la tensión en la instalación.
El tiempo de actuación dependerá del nivel de sobretensión detectado (según especificaciones de la Norma EN50550).
El dispositivo volverá a estar operativo una vez que se rearme manualmente, siempre y cuando la tensión se encuentre entre sus valores
nominales.

Datos técnicos

• Tensión nominal: 400V AC
• Frecuencia nominal: 50 / 60Hz
• Consumo de potencia: 0,3 VA (4P)
• Sección máxima en bornas: 10mm2
• Dimensiones (ancho x alto x fondo) mm: 126 x 81 x 74
• Protección: IP20
• Montaje: Rail DIN 35
• Número de módulos: 7 módulos
• Tiempo de respuesta por sobretensión 400VAC: ~0,15 s
• IGA intensidad nominal: 63
• IGA Curva: C
• Poder de corte: 6KA
• Intensidad Imax: 15 KA
• Rearme Manual
• Posibilidad de hacerlo Auto-Rearmable
• Indicación de estado mecánica

Dimensiones en mm. y diagrama de conexión

¿Qué son las Sobretensiones?

Las sobretensiones son aumentos temporales en el voltaje de una red eléctrica. Estos aumentos pueden variar en magnitud y duración, y se clasifican generalmente en dos tipos: permanentes y transitorias.


Sobretensiones Permanentes

Las sobretensiones permanentes duran más de un minuto y normalmente son causadas por problemas en la red de suministro de energía. Por ejemplo, un defecto en un transformador puede resultar en una sobretensión permanente. Estos aumentos prolongados en el voltaje pueden ser dañinos para los equipos conectados a al red, que suelen estar diseñados para operar a voltajes específicos, por lo que es común que se utilicen Protectores de Sobretensiones Permanentes en casas o apartamentos residenciales.
