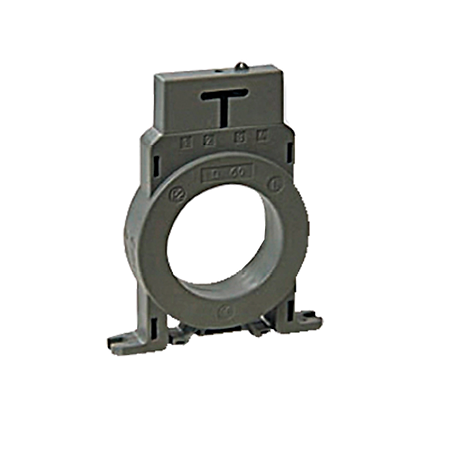

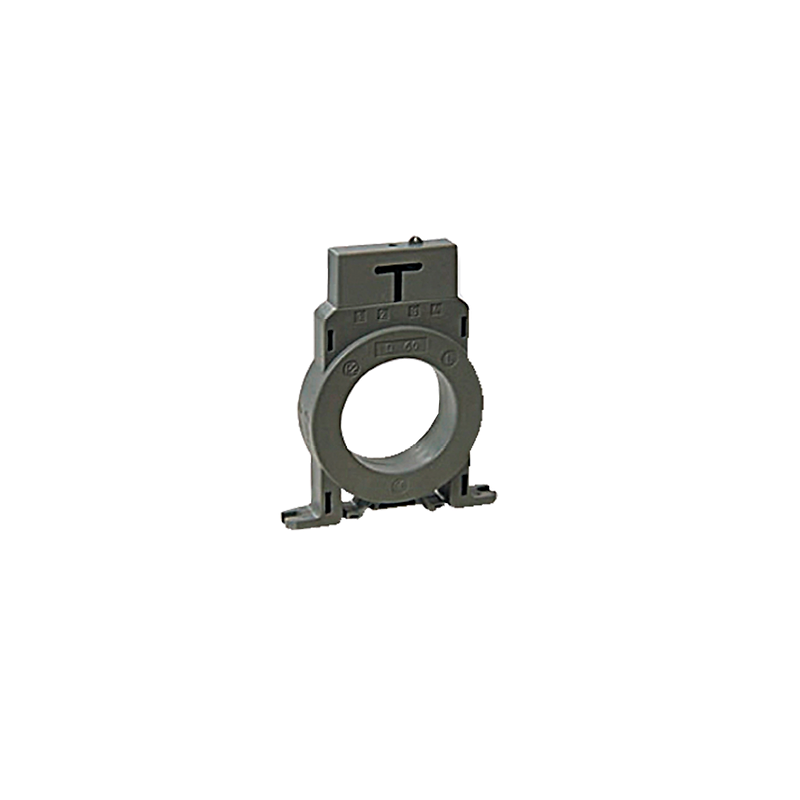

Transformador Toroidal REVALCO TOR16

Transformador Toroidal REVALCO TOR16

El Transformador Toroidal REVALCO TOR16 está diseñado para profesionales y empresas que requieren una solución precisa y fiable para la detección de corrientes de fallo en aplicaciones con relés de fuga a tierra. Es ideal para instalaciones industriales, comerciales y cualquier entorno donde la seguridad eléctrica y la detección precisa de fugas sean cruciales.

Es fabricado por REVALCO, una marca reconocida por su excelencia en la producción de componentes eléctricos de alta calidad. REVALCO se destaca por su innovación y compromiso con la seguridad y la eficiencia en todos sus productos.

El Transformador viene con varias características y recomendaciones importantes para su instalación y uso óptimo:

• Núcleo magnético de alta calidad: Detecta corrientes de fallo incluso de valores muy bajos.
• Cables blindados para conexión: Recomendado para umbrales diferenciales menores a 100mA, distancias mayores a 10m, o instalaciones cercanas a cables de alimentación.
• Recomendaciones de instalación:

                                - Hacer una trenza con los cables de conexión toroidal-relé.
                                -Sección de los cables no inferior a 1mm y longitud máxima de 20m.
                                -Evitar la instalación cerca de componentes electromecánicos o cables de alimentación.

• Colocación de los cables: En el centro del toroidal y no en zonas curvas.
• Diámetro interno: Al menos el doble del diámetro del cable o trenza de cables.
• Instalación en casos críticos: Puede requerir un manguito ferromagnético alrededor de los cables en la parte interna del toroidal.
• Paso de cables: Todos los cables activos de la línea, incluido el neutro, deben cruzar el toroidal en el mismo sentido.

¡Garantice la seguridad y precisión en sus instalaciones eléctricas con el Transformador Toroidal REVALCO TOR16! Ideal para aplicaciones críticas que requieren la máxima fiabilidad en la detección de fugas a tierra.

Especificaciones técnicas:

• Relación toroidal: 50 / 0,1 con 500 vueltas.
• Terminales cubiertas incluidas: Facilitan la instalación y conexión.
• Opciones de relación:

                         - Relación 60 / 0,1 (añadir sufijo 60 al código estándar).
                         - Relación 1000 / 0,1 (añadir sufijo 1000 al código estándar).

• Toroidales con sufijo “R”: Para corrientes bajas de hasta 10mA y frecuencias de hasta 400Hz.

Medidas y peso del Transformador Toroidal REVALCO TOR16
