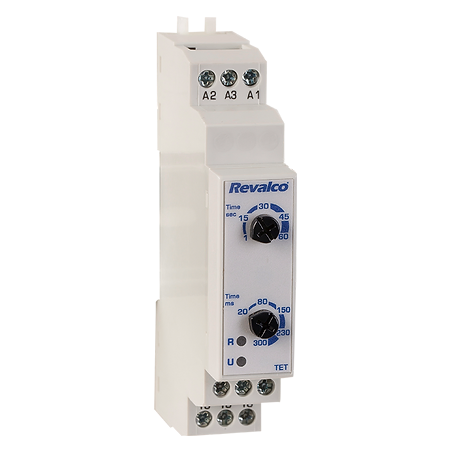

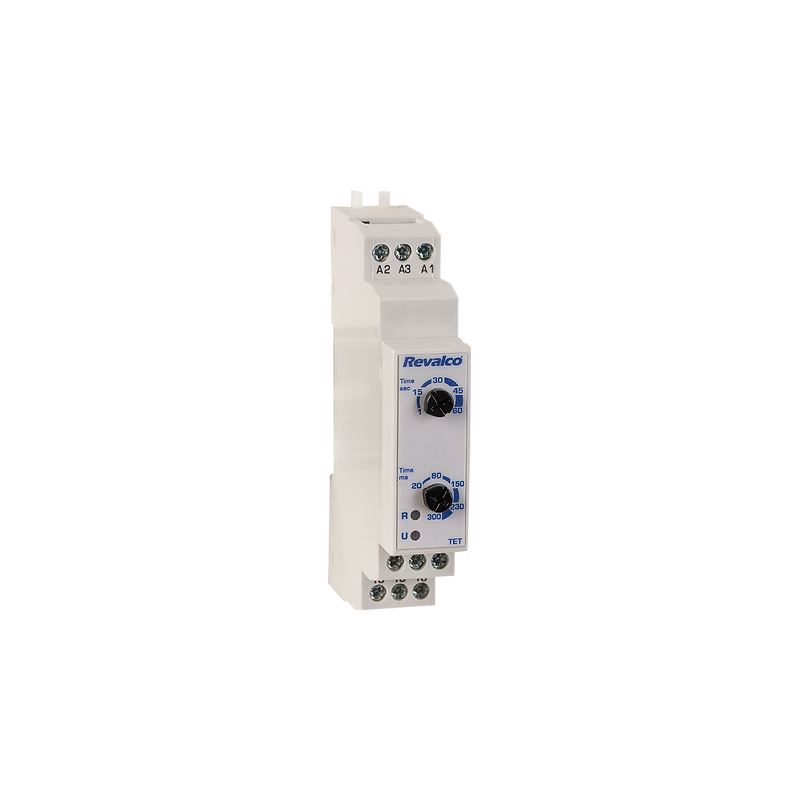

Temporizador Estrella REVALCO TET

Construcción y características del Temporizador Estrella REVALCO TET

• Material auto-extinguible VO
• Tamaño compacto - 1 módulo - 17.5mm
• 1 Relé conmutado NOC de salida
• Montaje rail DIN EN50.022
• Rango de tiempo 0.1 sec - 10 días
• 10 Funciones seleccionables
• Tensión auxiliar 24-110VDC/24-240VAC
• Aplicación: automatización y control
• Normas internacionales: EN 55022 (Clase B), EN 61000-4-2 / EN 61000-4-3 EN 61000-4-4 / EN 61000-4-5 / EN 61000-4-6 / EN 61000-4-11

Datos técnicos:

Entrada

• Tensión auxiliar DC: 24 VAC / DC
• Tensión auxiliar AC: 240 VAC
• Frecuencia: 47 - 63 Hz
• Consumo (max. AC): 3.9 VA [0.8W]
• Indicación de alimentación: LED verde U

Relé de salida

• Rango: 8A 250VAC / 24VDC
• Potencia Máx de conexión: 2000VA / 192 W
• Tensión Máx de conexión: 400VAC / 150VDC
• Carga mínima de actuación: 10mA 5VDC
• Nº de maniobras: Elect 20 x 10 6 ops; Meca 100 x 10 3 ops
• Material de los contactos:1 au+AgCdO
• Indicación de salida: Led rojo / Verde R

General

• Tiempo de retardo [START]: 6 -60 seg
• Tiempo de retardo [TRANSICIÓN]: 20 - 300 ms
• Tiempo mínimo de respuesta: 100ms
• Temperatura de trabajo: -10 / +50 ºC
• Temperatura de almacenamiento: -30 / +70 ºC
• Aislamiento eléctrico: 4 kV
• Grado de protección: IP 20
• Humedad relativa / condensación: 95 RH%
• Peso: 45 g
• Conformidad: CE

Dimensiones y esquema de conexión
