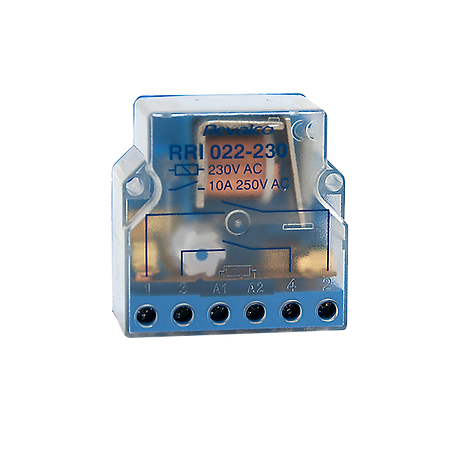

Telerruptor de Pastilla 1NO+1NC 230V REVALCO RRIO32-230

Construcción y características del Telerruptor de Pastilla 1NO+1NC 230V REVALCO RRIO32-230

El telerruptor es un interruptor que se acciona mediante impulsos eléctricos.
Consta de una bobina y un contacto. Cuando le llega corriente a la bobina ésta cambia de posición el contacto eléctrico (si estaba abierto, se cierra y viceversa). Cuando le deja de llegar corriente a la bobina, el contacto permanece en su misma posición, y no vuelve a su estado anterior; por eso, para su mando y control se suelen usar pulsadores.
La aplicación óptima de los TELERRUPTORES es la de controlar el apagado / encendido de un grupo de varias lámparas o puntos de luz (más de 3).

DATOS TÉCNICOS

• Modelo: RRI032230
• Nº Polos: 2P
• Número de contacto: 1NO+1NC
• Tensión nominal 50 Hz (Un) 230VAC
• Potencia 4.5VA
• Rango 0.8 .... 1.1 Un
• Corriente nominal: 10/20 A
• Máximo voltaje de conmutación: 250 / 400V
• Carga nominal / carga nominal AC1 / AC15 (230V AC): 2500 VA / 500 VA
• Carga mínima de conmutación: 1,00 mW (10 V / 10 mA)
• Contacto material: AGNI
• Vida mecánica / eléctrica en carga nominal: AC1 300x103 ciclos / 100x103 ciclos
• Duración mínima/máxima del impulso (EN 60669): 0,1s / h
• Aislamiento entre bobina y contactos: 4 kV (1.2 / 50 μs).
• Temperatura: -40 ºC...+40 ºC
• Grado de protección: IP20
• Dimensiones en mm:

                               - Alto 45
                               -Ancho 46.6
                               -Fondo 23.5

Dimensiones y esquema de conexión
