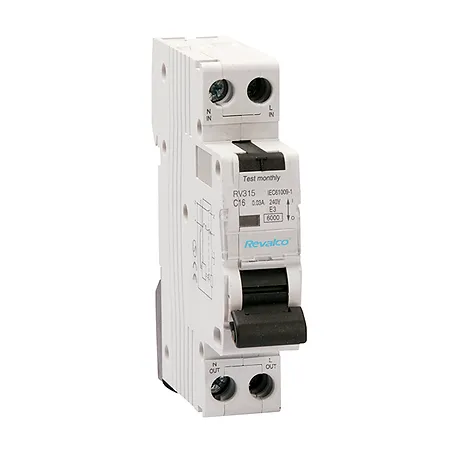

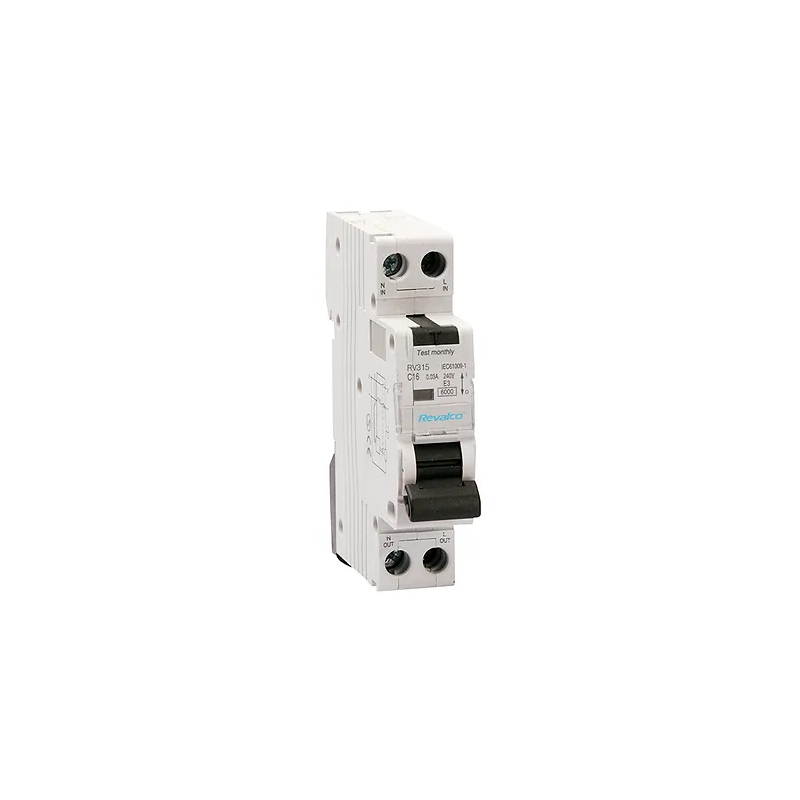

Diferencial y Magnetotérmico Superinmunizado 2P 16A 30mA REVALCO RV315 A

Las PRINCIPALES CARACTERÍSTICAS del interruptor diferencial y magentotérmico superinmunizado 2P 16A 30mA REVALCO RV315 A son:

• El mecanismo de operación adopta el contacto doble con la forma DPN, primero se abre el polo N y luego se rompe.
• La protección conta fugas adopta un circuito integrado de tipo electrónico, pantalla de estado ON / OFF de contacto.
• El disparador tiene una función de posición intermedia y una cubierta para colocar etiquetas y franjas características en otros lados.
• Proporciona protección contra fallo a tierra / corriente de fuga, cortocircuito, sobrecarga y función de aislamiento.

DATOS TÉCNICOS:

• Modelo: RV315
• Poder de corte: 6KA IEC60947-2 y IEC61009
• Modo: tipo electromagnético
• Nº Polos: 1P+N
• Corriente nominal (A): 30 mA
• Voltaje nominal: 240/415V AC
• Frecuencia nominal: 50 / 60 Hz
• Curva de disparo: C
• Resistencia electromecánica: 4000 ciclos
• Tensión nominal soportada de impulso: 4,5KA
• Clase y empleo:

                         A = Fugas en AC y DC pulsante. SUPERINMUNIZADO. Industrial

• Clase de protección: IP20
• Dimensiones: 1 módulo por polo (18 mm)
• Permite empleo de peines de conexión tipo pin
• Capacidad de conexión:
• Conductor rígido 35mm2.
• Par de apriete: 1.2Nm
• Instalación:

                             En carril simétrico DIN 35mm.
                             Altura de conexión del terminal: 18/22 mm
