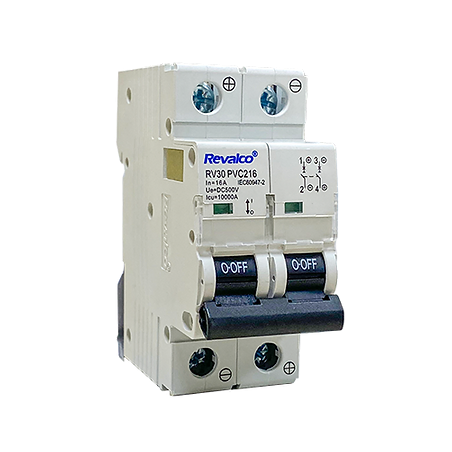

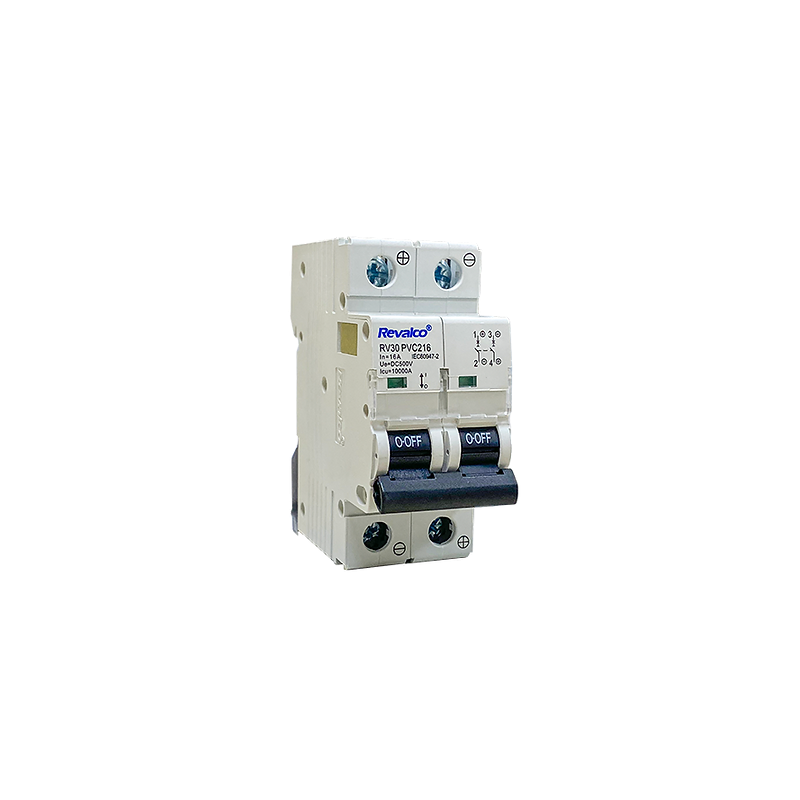

Reconectador automático de Corriente Continua REVALCO RV30PVC216

Construcción y características del Reconectador automático de Corriente Continua REVALCO RV30PVC216

• El interruptor automático de corriente contínua tiene diseño de vanguardia.
• Aspecto elegante, la cubierta y el mango en forma de arco hacen que la operación sea cómoda. Ventana indicadora de posición de contacto.
• Cubierta transparente diseñada para llevar etiqueta. La maneta en la posición inferior = 0 = OFF = APAGADO. (Indicador verde)
• La maneta en la posición superior = I = ON = ENCENDIDO. (Indicador rojo)
• Alta capacidad de cortocircuito.
• Larga resistencia eléctrica de hasta 6000 ciclos gracias al mecanismo de fabricación rápido.
• Dispone de un orificio para insertar un candado de bloqueo, se puede bloquear en la posi- ción “ON” o en la posición “OFF” para evitar el funcionamiento no deseado del producto.
• Dispositivo de bloqueo del terminal de tornillo.
• El dispositivo de bloqueo evita el desmontaje accidental o no deseado de los terminales conectados.

  Datos técnicos

• Modelo: RV30PVC2...
• Normativa internacional IEC60947-2/IEC14048.2
• Poder de corte: 10kA
• Nº de polos: 2P
• Corriente nominal (A): 16
• Voltaje de funcionamiento clasificado: 2P: 500 V DC
• Curvas: C
• Tensión soportada de impulso nominal 6,2 KV
• Alta capacidad de corte en cortocircuito (Icn): 10kA para toda la gama
• Resistencia electromecánica: 10000
• Modo de cableado: cableado frontal
• Capacidad de conexión: de 1-32A conductor adecuado de 25mm2 de 40-63A conductor adecuado de 35mm2
• Par de apriete: 2,0 Nm
• Terminal de tornillo M5
• Instalación: en riel DIN simétrico de 35mm

Dimensiones generales y de instalación
