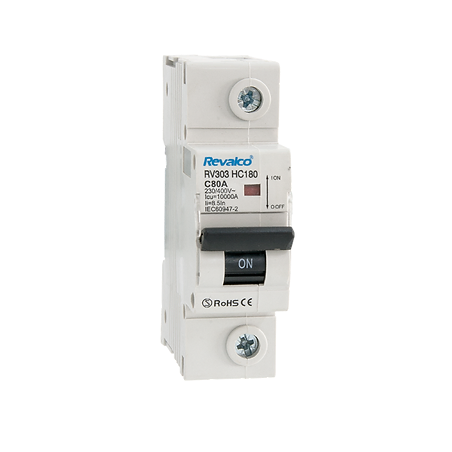

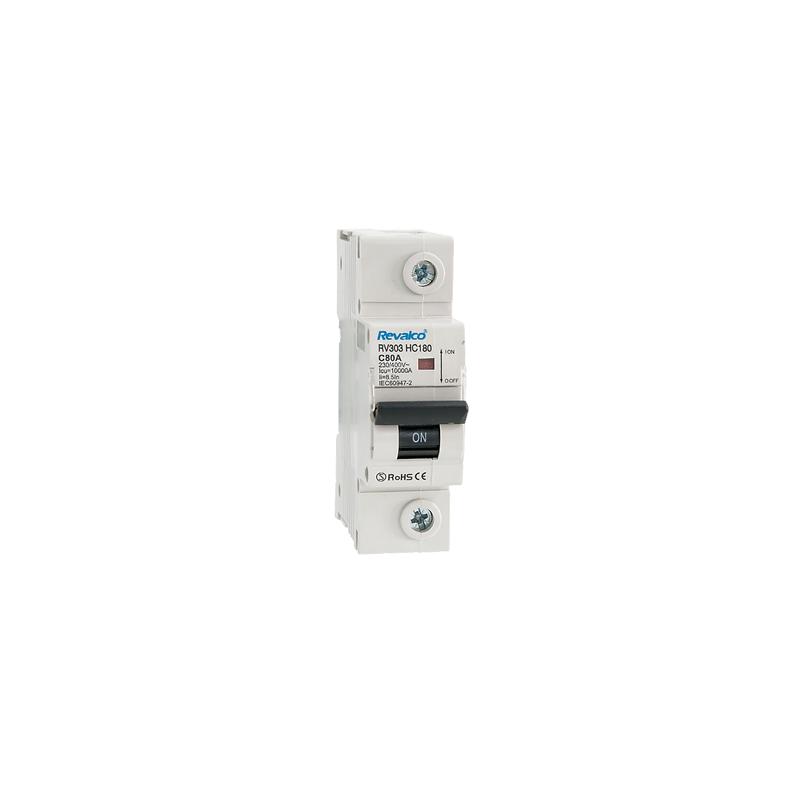

Magnetotérmico REVALCO RV303H 1P 125A

Magnetotérmico de trifásico de 1 polo y 125 amperios, clase C, con un poder de corte  de 10kA según norma IEC60947-2

Construcción y características

El diseño de vanguardia. Aspecto elegante, la cubierta y la maneta en forma de arco hacen que la operación sea cómoda.

Ventana indicadora de posición de contacto.

Cubierta transparente diseñada para llevar etiqueta.

La manija central maneja la indicación de fallo del circuito en caso de sobrecarga al circuito protegido, la manija del interruptor se dispara y permanece en la posición central, lo que permite una solución rápida a la línea defectuosa. La manija no puede permanecer en tal posición cuando se opera manualmente.

Dispositivo de precinto del asa.

El asa del interruptor se puede bloquear en la posición “ON” o en la posición “OFF” para evitar el funcionamiento no deseado del producto

Datos técnicos:

• Modelo: RV303H
• Normativa internacional IEC 60898-1:2015, IEC 60947-2:2016, EN 61000-3-2:2014, EN 61000-3-3:2013, EN 61000-6-1:2007, EN 61000-6-3:2007+A1:2011
• Directiva CE: -2014/35/EU (Directiva de Baja Tensión) -2014/30/EU (Directiva de Compatibilidad Electromagnética)
• Poder de corte: -IEC 60898-1:Icn=10000A=10kA, -IEC 60947-2:Inc=15000A, Ics=10000A=15kA
• Nº de polos: 1P
• Corriente nominal: 125A
• Voltaje de funcionamiento clasifi cado: 240 V / 415 V AC
• Frecuencia nominal: 50 / 60Hz
• Curva: C
• Resistencia electromecánica: In≤100 = 10000; In125 = 8000 ciclos
• Modo de cableado: cableado frontal
• Indicación de posición de contacto
• Capacidad de conexión: -conductor flexible 35 mm -conductor rígido 50 mm
• Terminal altura de conexión: 19 mm
• Par de apriete: 2,0 Nm
• Instalación: en riel DIN simétrico de 35,5 mm
• Amplia gama de accesorios

Medidas:
