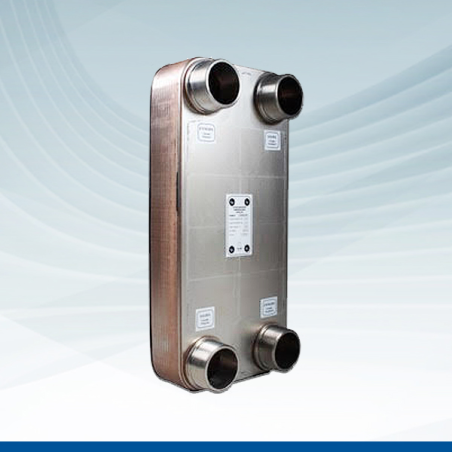

Intercambiador de 14 Placas 30kW SUICALSA 601

INTERCAMBIADOR DE CALOR DE PLACAS TERMOSOLDADAS

Los intercambiadores de calor de placas termosoldadas están compuestos por placas de acero inoxidable, soldadas térmicamente entre sí, de manera que forman dos sistemas de canales completamente separados. Por cada uno de dichos canales se hará circular a los fluidos entre los que se intercambia calor, manteniendo flujo en sentido contra-corriente para hacer más eficiente la transmisión de calor.

La configuración ondulada de las placas a través de las cuales circulan los fluidos, provoca una elevada turbulencia que asegura una máxima transferencia de calor.

Los intercambiadores de calor de placas termolsoldadas son apropiados para aplicaciones donde la presión y la temperatura de funcionamiento son altas. Al no ser necesario montar juntas de estanqueidad, se reduce al máximo la posibilidad de fugas a través de las placas.

Presentan reducidas dimensiones y bajo peso, facilitándose así su instalación

Aplicación

• Intercambio de calor entre agua para usos doméstico o industrial.
• Idóneo para su uso en instalaciones con paneles solares.

Composición y Materiales

• Placas y manguitos de conexión en ACERO INOXIDABLE AISI-316.
• Material de soldadura en COBRE 99,9 %

Datos técnicos y condiciones de diseño

Dimensiones y tipo de conexión

Datos de funcionamiento Producción ACS y calentamiento por panel solar

Datos de funcionamiento Producción ACS y calentamiento por caldera
