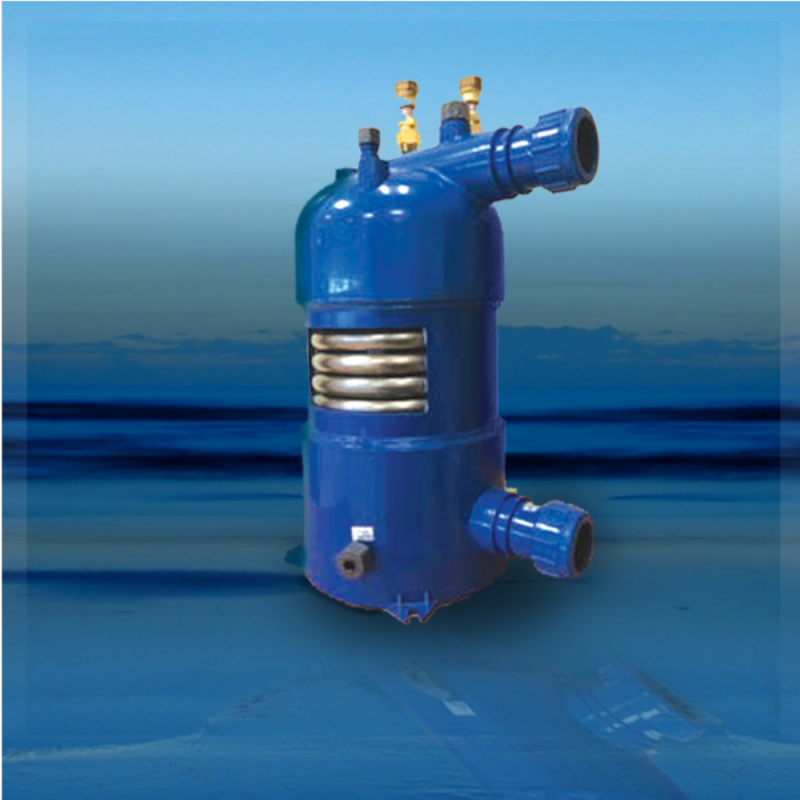

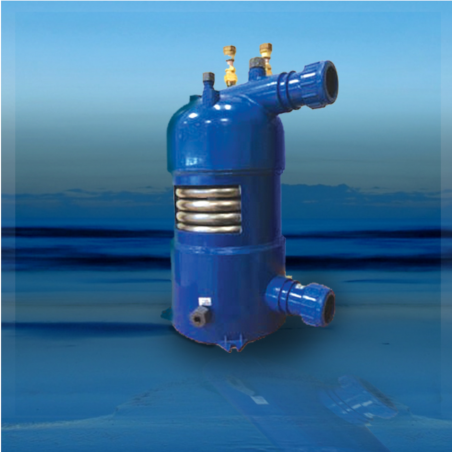

Intercambiador Tubular Piscina SUICALSA 49kW

ICP0702TI05
Material: Titanio, Acabado: PVC , Conexión a serpentín: Latón 3/4 H, Secundario: PVC 1" 1/2, Medidas: 66x30cm, Rendimiento: 49 kW, Superficie intercambio: 0,63 litros
770,00 €
Impuestos incluidos
Pagado por transferencia 2% de descuento extra
Cantidad
help Hacer una pregunta Disponible 1 día

Envío Península. 2/5 días
Pagos 100% seguros
  • visa visa
  • paypal paypal
  • paga+tarde paga+tarde
  • contrareembolso contrareembolso
  • transferencia transferencia
  • Sequra Sequra

Intercambiadores de calor con serpentín están diseñados especialmente para el calentamiento de agua de piscinas y SPAs con alto nivel de cloración o elevada salinidad. Los materiales empleados para la fabricación de serpentín y carcasa son compatibles con el agua utilizada en las aplicaciones referidas. Así mismo son idóneos para trabajar en instalaciones solares, dada la elevada superficie de intercambio y la elevada eficiencia en la transmisión de calor. Los intercambiadores de calor pueden obtener la energía de la caldera de gas/gasoil que se utilice en el sistema de calefacción de la vivienda, o bien de un sistema alternativo como una instalación de colectores solares, bomba de calor, etc. El fluido caloportador se hará pasar por el interior del serpentín, mientras que el agua de la piscina se hace pasar a través de la carcasa de PVC. Los intercambiadores posen unos soportes para su anclaje en el suelo, de forma que el intercambiador se monte en posición vertical.

APLICACIÓN

Intercambio de calor entre una fuente de primario (agua de caldera, propilenglicol en sistema solar, etc) y agua de piscinas, SPAs e instalaciones en general con aguas muy cloradas o con alta salinidad.

CARACTERÍSTICAS TÉCNICAS INTERCAMBIADOR DE CALOR TUBULAR PARA PISCINAS ICP0702TI05

  • Potencia nominal: 49 kW (en condiciones de primario agua 90-70ºC y secundario agua 15-32ºC)
  • Presión serpentín – primario (trabajo / prueba): 35 / 50 bar
  • Presión carcasa – secundario (trabajo / prueba): 5 / 7 bar
  • Temperatura serpentín – Primario: 95ºC
  • Temperatura carcasa – secundario: 35ºC

Intercambiador de calor de serpentín tubular diseñado especialmente para el calentamiento de agua de piscinas con alto nivel de cloración o elevada salinidad. Los materiales empleados para la fabricación de serpentín y carcasa son compatibles con el agua utilizada en las aplicaciones referidas. El fluido caloportador se hará pasar por el interior del serpentín, mientras que el agua de piscina se hará pasar a través de la carcasa.

Características de los componentes del intercambiador:

  • Serpentín tubular de Ø19 x 1 mm de espesor y longitud 8.000 mm, fabricado en titanio
  • Carcasa fabricada en PVC
  • Conexiones de serpentín en latón rosca hembra 3/4”
  • Conexiones de secundario fabricados en PVC para conexión a tubo Ø1” 1/2
  • Vainas de titanio para instalación de sensores de temperatura
  • Soportes integrados en carcasa PVC para anclar el intercambiador al suelo o bancada en posición vertical

El interacumulador está identificado por una etiqueta que contiene la siguiente información:

  • Nº de serie y modelo
  • Tipo de fluidos
  • Condiciones de trabajo: Presión & Temperatura
  • Fecha de prueba

Asimismo, de acuerdo con la Directiva Europea CEE 97/23, cada intercambiador viene acompañado del Certificado de Conformidad y de un Manual de Uso y Mantenimiento.

Medidas y Conexiones del intercambiador Tubular Piscina SUICALSA ICP0702TI05:

CARACTERISTICAS TECNICAS MODELOCOMPOSICIÓN - MATERIALES Serpentín de calentamiento: Titanio Carcasa y racores de conexión carcasa: PVC Racores conexión serpentín: Latón ICP 0700 / INTERCAMBIADOR DE CALOR CON SERPENTÍN DE TITANIO PARA PISCINAS Idóneo para energía solar Ejemplo de código ICP 0701 TI 05 Presión de diseño en bares Modelo de intercambiador Código de material 1 Entrada primario - lado tubos 2 Salida primario - lado tubos 3 Entrada secundario - lado carcasa 4 Salida secundario - lado carcasa 5 Vaina para sensor temperatura 6 Soportes de apoyo intercambiador

Instalación y mantenimiento del intercambiador Tubular Piscina SUICALSA ICP0702TI05:

NORMAS DE INSTALACION Y MANTENIMIENTO DE INTERCAMBIADORES DE CALOR DE PLACAS Y TUBULARES • Los intercambiadores de placas se han diseñado para trabajar en posición vertical, mientras que los intercambiadores tubulares deberán trabajar en posición horizontal. • La placa de características de cada modelo contiene las presiones y temperaturas de diseño. Durante el funcionamiento estas presiones y temperaturas no se deberán jamás exceder para prevenir posibles daños al intercambiador. • El intercambiador deberá instalarse sobre una bancada lo suficiente resistente para sostener el peso en lleno. SUICALSA proporciona la indicación del peso en vacío del intercambiador y de la capacidad en litros • En el caso de los intercambiadores tubulares estándar no se dispone de anclajes o cunas para el soporte del intercambiador. Será labor del instalador disponer de los medios adecuados para anclar y fijar el mismo sobre una base firme. • Los intercambiadores de placas modelo IP3601 y superiores, se suministran con patas soporte lo suficientemente resistentes para sostener el intercambiador y para poder fijarlo a la bancada. • Es necesario dejar suficiente espacio libre a los lados del intercambiador para facilitar el acceso al intercambiador y permitir las operaciones normales de mantenimiento (extracción e introducción de placas para intercambiadores de placas, o extracción e introducción del haz tubular para el caso de intercambiadores tubulares). Si se prevé que la superficie del intercambiador de calor se recaliente o se enfríe mucho, se deberá aislar con el tipo de aislamiento adecuado. • Para plantear correctamente la instalación, es necesario conocer con exactitud la ubicación y potencial de cada punto de consumo, además de los valores de la presión y temperatura. • Las bombas de alimentación del intercambiador deben estar dotadas de válvulas de regulación. Si las bombas trabajan a presiones mayores de las que puede garantizar el intercambiador, es necesario instalar válvulas de seguridad, las cuales no deben aspirar aire. SUICALSA aconseja la instalación de válvulas de drenaje en los tubos de entrada al intercambiador, así como válvulas de corte en los cuatro tubos entrada / salida de manera que el intercambiador se pueda parar y abrir sin crear inconvenientes a los aparatos adyacentes. El montaje de conexiones para la limpieza entre las válvulas y el intercambiador se presenta a menudo muy útil, para efectuar un lavado químico (CIP) sin necesidad de desmontar o abrir el intercambiador. • En el caso de intercambiadores de placas, especialmente en los modelos más grandes IP5600 / 6600, es necesario llenar de agua ambos circuitos - primario y secundario – antes de elevar la presión en cualquiera de los mismos, para evitar descompensaciones de presión entre placas que podrían provocar desplazamiento de las juntas. Se aconseja dar presión simultáneamente a ambos circuitos. • Finalmente, SUICALSA aconseja respetar las siguientes precauciones:</div></body></html>
