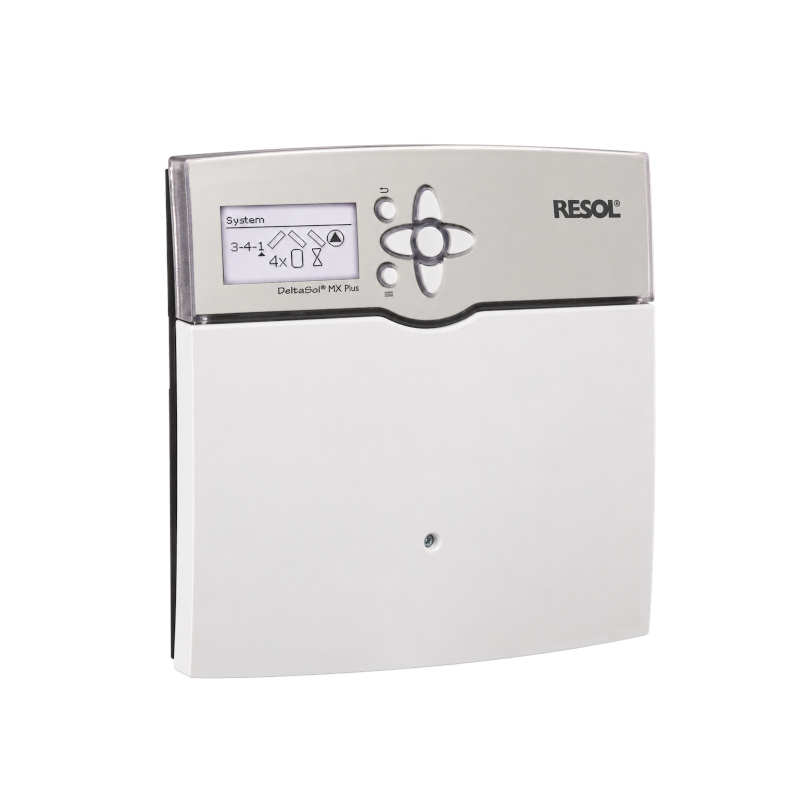

Termostato Diferencial RESOL Delta Sol
El RESOL DeltaSol MX versión completa, referencia 115 992 15, es un regulador multifuncional diseñado para centralizar el control de instalaciones solares térmicas, circuitos de calefacción, acumuladores, piscinas, calderas auxiliares, sistemas de refrigeración y determinadas configuraciones con bomba de calor.
Esta versión completa incluye 6 sondas de temperatura Pt1000: 2 sondas FKP6 y 4 sondas FRP6, proporcionando una base preparada para configurar diferentes puntos de medición desde el inicio del proyecto.
Su arquitectura combina 14 salidas de relé, 12 entradas para sondas de temperatura, control de cuatro bombas de alta eficiencia mediante PWM, registro de datos en tarjeta SD y posibilidad de ampliación mediante RESOL VBus®. El resultado es una centralita especialmente indicada para instalaciones donde un termostato diferencial convencional ya no ofrece suficientes entradas, salidas o posibilidades de regulación.
Versión completa con 6 sondas Pt1000 incluidas
La principal diferencia de esta referencia frente al regulador básico es que se suministra como versión completa con seis sondas Pt1000.
El conjunto incluye 2 unidades FKP6 y 4 unidades FRP6, evitando tener que adquirir por separado las sondas principales necesarias para numerosas configuraciones solares y de calefacción.
La referencia exacta de esta versión es 115 992 15, un dato importante para diferenciarla del DeltaSol MX suministrado únicamente como regulador.
Regulación profesional para sistemas solares y calefacción complejos
El DeltaSol MX es uno de los reguladores de sistema más completos de RESOL y está diseñado para gestionar conjuntamente la parte solar y los sistemas auxiliares de una instalación.
Puede coordinar captadores solares, acumuladores, intercambiadores, bombas, válvulas, circuitos de calefacción, piscinas, calderas de apoyo y diferentes estrategias de carga y descarga.
Sus bloques de funciones preprogramados pueden combinarse para crear una gran variedad de esquemas hidráulicos, permitiendo adaptar el regulador a proyectos muy diferentes sin depender de una única configuración cerrada.
14 salidas de relé para controlar la instalación
El RESOL DeltaSol MX dispone de 14 salidas de relé.
Trece de estas salidas utilizan relés semiconductores preparados para la regulación de velocidad de bombas compatibles. La salida restante es un relé libre de potencial, especialmente útil para señales de demanda, calderas auxiliares u otros equipos externos.
Esta capacidad permite coordinar un gran número de bombas, válvulas y componentes desde una única centralita.
12 entradas para sondas Pt1000, Pt500 o KTY
El regulador incorpora 12 entradas para sondas de temperatura Pt1000, Pt500 o KTY.
Estas entradas también pueden utilizarse, según la configuración, para controles remotos, interruptores de modos de servicio o contactos libres de potencial.
La compatibilidad con diferentes familias de sondas facilita tanto el diseño de nuevas instalaciones como la integración en sistemas donde ya existen determinados sensores compatibles.
Ampliable hasta 45 sondas y 39 relés
Cuando las entradas y salidas integradas no son suficientes, el DeltaSol MX puede ampliarse mediante hasta cinco módulos de extensión RESOL EM conectados por VBus®.
Con la ampliación completa, el sistema puede alcanzar un total de 45 sondas y 39 relés.
Esta escalabilidad permite comenzar con una instalación determinada y ampliar posteriormente el sistema sin sustituir el regulador principal.
Cuatro salidas PWM conmutables a 0-10 V
El regulador dispone de 4 salidas PWM, que pueden conmutarse para trabajar mediante señal 0-10 V.
Estas salidas permiten controlar bombas de alta eficiencia energética, adaptando su velocidad a la demanda térmica real del sistema.
En lugar de mantener las bombas siempre a máxima velocidad, la regulación puede modular su funcionamiento para mejorar el equilibrio hidráulico, reducir el consumo eléctrico y optimizar el intercambio térmico.
La frecuencia PWM es de 512 Hz y la tensión PWM indicada es de 10,5 V.
Compatibilidad con Grundfos Direct Sensors™
El DeltaSol MX incorpora entradas para Grundfos Direct Sensors™ analógicos y digitales.
Puede trabajar con sensores analógicos VFS y RPS, así como con sensores digitales VFD y RPD. Esto permite integrar mediciones de caudal, presión y otras variables hidráulicas directamente en la regulación.
También admite sondas de humedad FRH y FRHd, necesarias para determinadas funciones avanzadas de refrigeración y protección frente a condensaciones.
Entradas específicas para humedad y punto de rocío
El regulador puede calcular el punto de rocío mediante sondas de humedad FRH o FRHd.
Esta función es especialmente importante en instalaciones que utilizan el circuito hidráulico para refrigerar, como determinados sistemas de suelo refrescante.
Al combinar temperatura y humedad relativa, el DeltaSol MX puede detectar condiciones en las que podría aparecer condensación y adaptar el funcionamiento para proteger la instalación.
Refrigeración mediante el circuito de calefacción
El equipo permite configurar una función de enfriamiento a través del circuito de calefacción, incorporando detección de condensación.
Esto posibilita controlar sistemas reversibles que trabajan con agua caliente durante el invierno y agua fría durante el verano.
La regulación del punto de rocío ayuda a evitar que las superficies desciendan por debajo de la temperatura crítica y se genere humedad sobre tuberías, colectores o pavimentos.
Tres entradas de impulsos V40
El DeltaSol MX dispone de 3 entradas de impulsos V40, destinadas a integrar medidores de caudal o contadores compatibles.
Estas entradas también pueden utilizarse para sondas de temperatura Pt1000, Pt500 o KTY, proporcionando una mayor flexibilidad durante la configuración.
Entrada de frecuencia y sensor de radiación CS10
El regulador incorpora una entrada de frecuencia y una entrada específica para una sonda de radiación solar CS10.
La medición de radiación puede utilizarse como información adicional en determinadas estrategias de regulación y supervisión solar.
Entradas analógicas y digitales avanzadas
El equipo dispone de 4 entradas analógicas para sensores Grundfos Direct Sensors VFS/RPS o sondas FRH.
También cuenta con 2 entradas digitales para sensores VFD/RPD o sondas de humedad FRHd.
Las entradas digitales Gd1 y Gd2 admiten distintas combinaciones de sensores: un RPD con un VFD, dos VFD con diferentes rangos de caudal, un VFD con un FRHd o un RPD con un FRHd.
Regulación climática según la temperatura exterior
El DeltaSol MX puede controlar circuitos de calefacción en función de la temperatura exterior.
La regulación ajusta la temperatura de impulsión según las condiciones climáticas, elevándola cuando baja la temperatura exterior y reduciéndola cuando las necesidades térmicas disminuyen.
Este control climático ayuda a mejorar el confort y evita trabajar continuamente con temperaturas de impulsión innecesariamente elevadas.
Control de caldera mediante señal 0-10 V
El regulador incorpora funciones para el control de caldera mediante señal 0-10 V.
Esta capacidad permite modular determinados generadores compatibles y adaptar su potencia a la demanda del sistema.
El control proporcional puede mejorar la estabilidad térmica y reducir ciclos innecesarios de encendido y apagado.
Precalentamiento de agua caliente sanitaria
Entre las funciones disponibles se encuentra el precalentamiento de ACS, permitiendo integrar la producción de agua caliente dentro de la estrategia general de regulación.
El sistema puede coordinar acumuladores, energía solar y generadores auxiliares para aprovechar mejor la energía disponible.
Temporizador simplificado
El DeltaSol MX incorpora un temporizador simplificado para programar determinadas funciones según horarios.
Esto permite limitar la actividad de bombas, circuitos o apoyos auxiliares a los periodos necesarios y adaptar el funcionamiento a los hábitos de utilización.
Funciones ampliadas para calderas de combustible sólido
El regulador admite funciones opcionales ampliadas para integrar calderas de combustible sólido.
Entre ellas se encuentran el control mediante válvula mezcladora y la regulación de una temperatura objetivo.
Esta capacidad facilita la coordinación de biomasa, energía solar, acumulación y otros generadores dentro de una misma instalación.
Demanda opcional de bomba de calor
El DeltaSol MX puede configurarse para realizar la demanda de una bomba de calor, dentro de las aplicaciones y accesorios previstos por RESOL.
Esta prestación resulta especialmente útil en sistemas híbridos donde la energía solar, la bomba de calor y otros generadores deben trabajar de forma coordinada.
Siete contadores de energía integrados
El equipo incorpora 7 contadores de energía, permitiendo calcular y supervisar la energía térmica transferida en diferentes zonas de la instalación.
Estas mediciones pueden utilizarse para analizar el rendimiento solar, comparar circuitos, detectar desviaciones y evaluar el comportamiento energético del sistema.
Registro y almacenamiento mediante tarjeta SD
El regulador dispone de ranura para tarjeta de memoria SD.
La tarjeta puede utilizarse para grabar datos, guardar o cargar configuraciones y realizar actualizaciones de firmware.
Esta función facilita la puesta en marcha, permite conservar copias de seguridad y simplifica la transferencia de ajustes entre instalaciones similares.
Configuración mediante bloques de funciones
El DeltaSol MX utiliza bloques de funciones preprogramados que pueden configurarse y combinarse.
Gracias a este sistema es posible construir numerosas variantes hidráulicas sin limitarse a unos pocos esquemas fijos.
Los parámetros y determinadas opciones también pueden activarse o modificarse después de la puesta en marcha, permitiendo adaptar la regulación cuando evoluciona la instalación.
Función de balance y diagnóstico
El equipo incorpora funciones de balance y diagnóstico para supervisar el comportamiento del sistema.
Estas herramientas ayudan a detectar temperaturas anómalas, problemas de circulación o diferencias entre el funcionamiento previsto y el real.
El control de funcionamiento puede realizarse conforme a VDI 2169.
Acceso remoto mediante RESOL VBus®
La conexión RESOL VBus® permite comunicar el regulador con módulos de ampliación, equipos de registro y accesorios de comunicación.
Mediante las soluciones compatibles puede realizarse el acceso remoto, consultar datos y supervisar la instalación desde dispositivos externos.
La transmisión de corriente VBus® es de aproximadamente 35 mA.
Acceso a VBus.net mediante módulo KM2 opcional
Para acceder al regulador a través de VBus.net puede incorporarse el módulo de comunicación RESOL KM2, disponible como accesorio opcional.
Este módulo añade la conectividad necesaria para consultar la instalación a distancia mediante Internet.
Es importante señalar que el DeltaSol MX no incorpora de serie servidor web, LAN ni WiFi. Estas prestaciones corresponden a otros modelos o requieren accesorios de comunicación adicionales.
Control remoto mediante VBus®Touch HC
Los circuitos de calefacción pueden gestionarse mediante unidades de control de estancia y la aplicación VBus®Touch HC, utilizando los componentes de comunicación compatibles.
Esto permite facilitar al usuario el ajuste de determinadas funciones de confort sin acceder directamente al cuadro técnico.
Pantalla gráfica completa
El frontal incorpora una pantalla gráfica completa que muestra esquemas, temperaturas, estados de relés y diferentes parámetros de la instalación.
La visualización gráfica facilita la interpretación del funcionamiento y permite comprobar rápidamente qué componentes se encuentran activos.
Las teclas de control incorporan indicadores luminosos para mejorar la lectura del estado operativo.
Manejo mediante siete teclas
El control local se realiza mediante 7 teclas, dispuestas alrededor de la pantalla.
La navegación permite acceder a parámetros, opciones, lecturas, balances y mensajes de diagnóstico desde el propio regulador.
Alimentación universal de 100 a 240 V
El DeltaSol MX funciona con alimentación comprendida entre 100 y 240 V, a 50 o 60 Hz.
Este amplio rango facilita su utilización en diferentes instalaciones eléctricas.
La potencia total de salida es de 6,3 A a 240 V.
Capacidad de los relés
Los relés semiconductores admiten aproximadamente 1 A a 240 V dentro de las condiciones indicadas.
El relé libre de potencial admite aproximadamente 4 A a 24 V en corriente continua o 240 V en corriente alterna.
Las cargas conectadas deben respetar siempre la intensidad máxima de cada salida y la potencia total permitida.
Consumo en espera de solo 0,82 W
El consumo eléctrico en standby es de aproximadamente 0,82 W.
Este valor permite mantener activa la electrónica de control con un consumo reducido cuando las salidas no están trabajando.
Clase de regulación VIII
El DeltaSol MX está clasificado como regulador de temperatura Clase VIII.
Su contribución declarada a la eficiencia energética es del 5 %, dentro de las condiciones establecidas para este tipo de control.
Montaje en pared o cuadro de conexiones
El regulador puede instalarse sobre pared o dentro de un cuadro de conexiones.
Esta flexibilidad facilita su integración tanto en salas técnicas residenciales como en instalaciones profesionales de mayor tamaño.
Carcasa técnica resistente
La carcasa está fabricada en PC-ABS y PMMA, materiales adecuados para proteger la electrónica dentro de las condiciones de instalación previstas.
La zona inferior concentra las conexiones eléctricas, las entradas de sensores, los relés, las salidas PWM y el bus de comunicación.
Protección IP20
El equipo presenta un grado de protección IP20 conforme a IEC 60529.
Está diseñado para instalación interior en lugares secos y protegidos. No debe instalarse al aire libre ni en zonas expuestas directamente al agua o a una elevada concentración de polvo.
La categoría de protección eléctrica es Clase I.
Condiciones ambientales de trabajo
El regulador puede utilizarse con una temperatura ambiente comprendida entre 0 y 40 ºC.
Admite una humedad relativa del aire entre 10 y 90 %, sin condensación.
El índice de contaminación es 2 y la altitud máxima de instalación es de 2.000 metros sobre el nivel del mar.
Fusible T6,3 A
El equipo incorpora un fusible T6,3 A, destinado a proteger la alimentación y la electrónica frente a determinadas condiciones de sobreintensidad.
La sustitución debe realizarse con un fusible de las mismas características y por personal cualificado.
Dimensiones compactas
El DeltaSol MX mide aproximadamente 253 mm de ancho, 200 mm de alto y 47 mm de fondo.
A pesar de su elevada capacidad de control, mantiene un formato compacto para facilitar su colocación en la sala técnica o el cuadro eléctrico.
Certificación cLCus
El regulador dispone de certificación cLCus, acreditando el cumplimiento de las normas UL 60730-2-9 y CSA E60730-2-9-01 para el mercado americano.
Fabricado en Alemania
El RESOL DeltaSol MX está fabricado en Alemania, dentro de la gama profesional de regulación de la marca.
Su diseño está orientado a instalaciones que requieren una centralita ampliable, configurable y preparada para gestionar numerosas variables hidráulicas y térmicas.
Aplicaciones posibles del DeltaSol MX
El regulador puede utilizarse en instalaciones solares con acumuladores combinados, intercambiadores externos, calentamiento auxiliar y circuitos de calefacción compensados por temperatura exterior.
También puede controlar configuraciones con varios acumuladores, piscinas, bombas de circulación, calderas de gas, calderas de biomasa y sistemas con bomba de calor.
En aplicaciones de calefacción y refrigeración puede gestionar dos circuitos compensados, calcular el punto de rocío y activar estrategias destinadas a evitar condensaciones.
Una experiencia de control centralizada y ampliable
El Termostato Diferencial RESOL DeltaSol MX completo reúne 14 relés, 12 entradas para sondas, 4 salidas PWM, compatibilidad con sensores Grundfos, siete contadores de energía, registro mediante SD, VBus® y control avanzado de calefacción y refrigeración.
Además, esta versión incluye 6 sondas Pt1000, proporcionando un conjunto preparado para comenzar la configuración de una instalación profesional.
El resultado es una solución pensada para transformar una instalación compleja en un sistema más ordenado, controlable, eficiente y preparado para futuras ampliaciones.
Compra el RESOL DeltaSol MX completo
Si buscas un regulador diferencial profesional para energía solar térmica y calefacción, el RESOL DeltaSol MX completo ofrece una combinación especialmente amplia de entradas, salidas y funciones.
Su posibilidad de ampliación hasta 45 sondas y 39 relés, el control de bombas PWM y las seis sondas incluidas lo convierten en una solución preparada para proyectos exigentes.

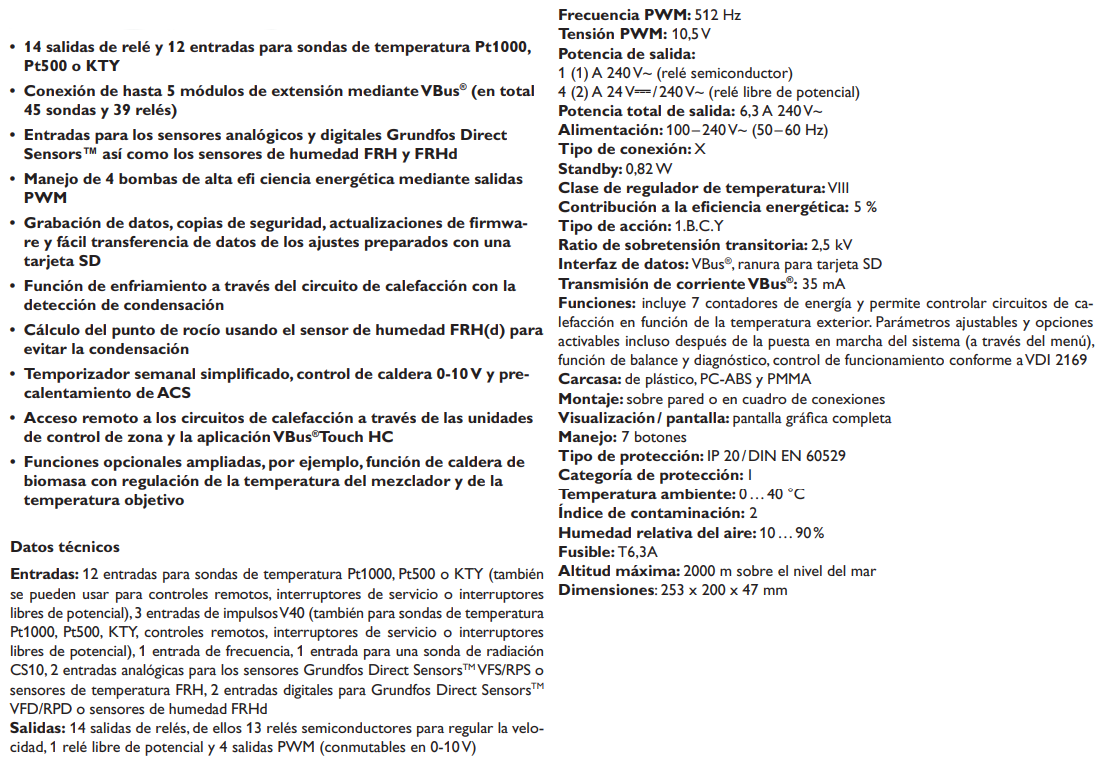

Especificaciones técnicas del Termostato Diferencial RESOL Delta Sol MX

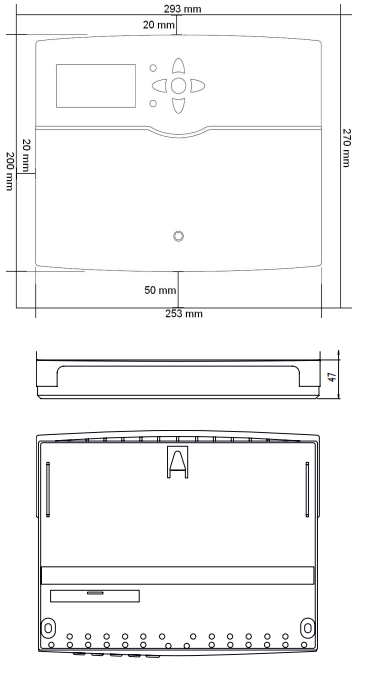

Dimensiones y distancias mínimas del Termostato Diferencial RESOL Delta Sol MX

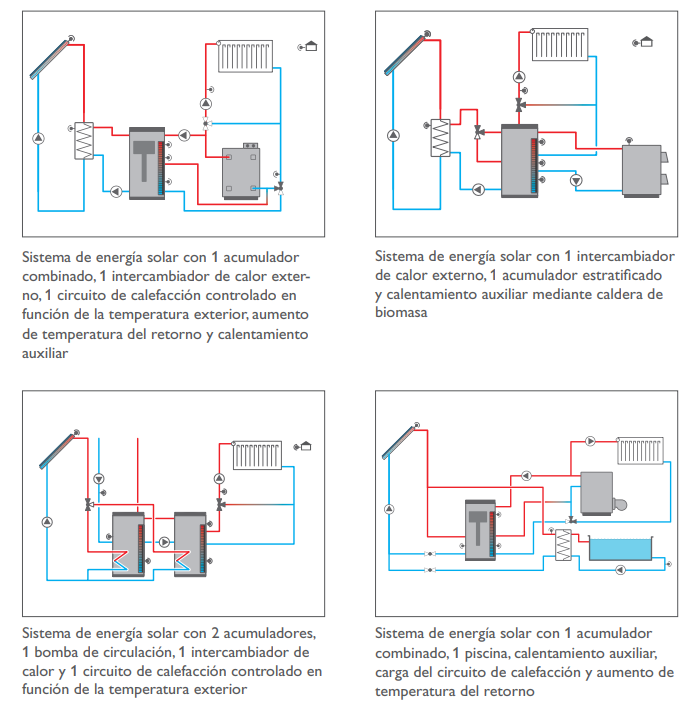

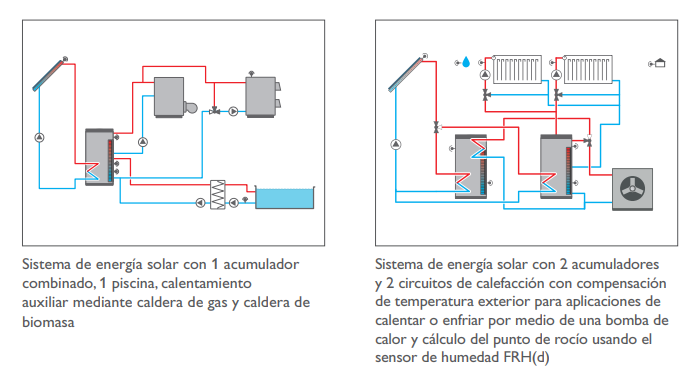

Ejemplos de utilización
