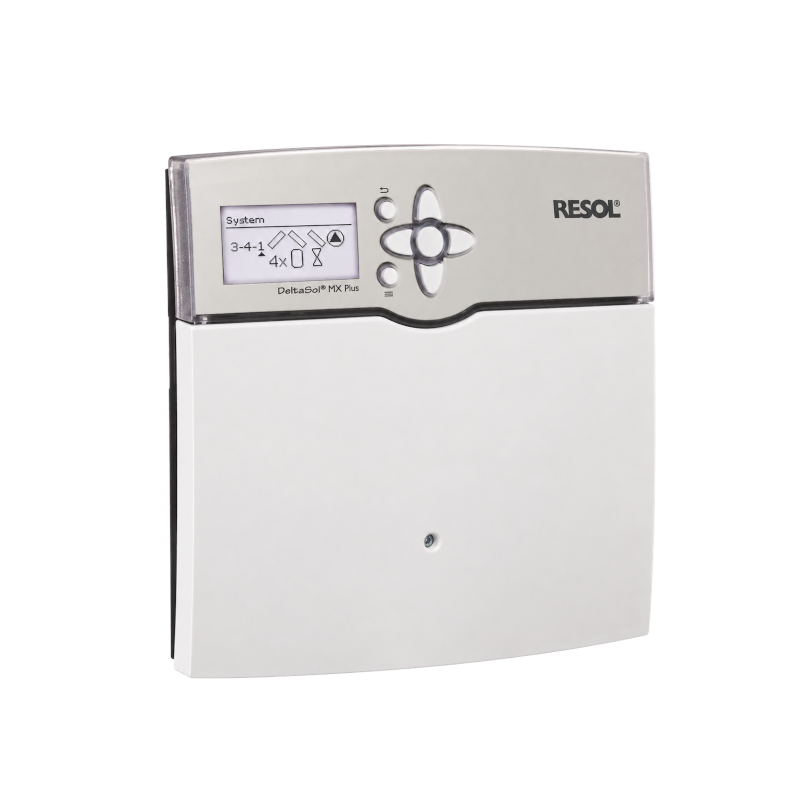

El RESOL DeltaSol MX Plus es mucho más que un termostato diferencial convencional. Se trata de un regulador multifuncional de altas prestaciones diseñado para centralizar el control de instalaciones térmicas complejas, incluyendo sistemas solares, circuitos de calefacción, refrigeración, acumulación, bombas de alta eficiencia y determinadas configuraciones con bomba de calor.
Su combinación de 15 entradas para sondas, 15 salidas de relé, conectividad LAN y WiFi, servidor web integrado y protocolos de comunicación abiertos permite convertir una instalación técnica avanzada en un sistema mucho más sencillo de configurar, supervisar y mantener.
Desde la pantalla gráfica del propio regulador o mediante un dispositivo conectado, el profesional puede consultar el funcionamiento, ajustar parámetros, realizar diagnósticos y controlar diferentes circuitos desde una única centralita.
El DeltaSol MX Plus dispone de 15 entradas para sondas de temperatura Pt1000, Pt500 o KTY y 15 salidas de relé, proporcionando capacidad suficiente para controlar instalaciones con múltiples generadores, acumuladores, bombas, válvulas y circuitos hidráulicos.
Las entradas de temperatura también pueden utilizarse para determinados controles remotos, interruptores de servicio o contactos libres de potencial, ampliando considerablemente las posibilidades de configuración.
Esta arquitectura convierte al regulador en una solución especialmente interesante para salas técnicas donde un controlador básico resultaría insuficiente.
Cuando la instalación necesita crecer, el sistema puede ampliarse mediante hasta cinco módulos de extensión conectados por RESOL VBus®.
Esta ampliación permite alcanzar una configuración de hasta 50 sondas y 40 relés, según la documentación principal del producto, ofreciendo capacidad para gestionar instalaciones térmicas de gran tamaño desde una misma plataforma de control.
El sistema puede evolucionar incluso después de la puesta en marcha, evitando tener que sustituir la centralita cuando se añaden nuevos circuitos o elementos hidráulicos.
El RESOL DeltaSol MX Plus permite gestionar hasta cuatro bombas de alta eficiencia energética mediante salidas PWM, con posibilidad de conmutación a señal 0-10 V.
Esta regulación permite adaptar la velocidad de las bombas a las necesidades reales del sistema, evitando que trabajen permanentemente a máxima potencia.
El resultado es un control hidráulico más preciso, menor consumo eléctrico y una respuesta más ajustada a las condiciones térmicas de la instalación.
Las salidas PWM trabajan con una frecuencia de 512 Hz y una tensión aproximada de 10,5 V.
Una de sus prestaciones más avanzadas es el cálculo del punto de rocío mediante sondas de humedad FRH o FRHd.
El regulador puede controlar sistemas de refrigeración a través del circuito de calefacción y detectar cuándo las condiciones ambientales podrían provocar condensación.
A partir de la temperatura y la humedad, el sistema calcula el punto de rocío y adapta el funcionamiento para reducir el riesgo de humedad superficial en tuberías, colectores, suelo refrescante u otros elementos de la instalación.
Esta función resulta especialmente interesante en sistemas reversibles de calefacción y refrigeración.
El DeltaSol MX Plus puede utilizar el propio circuito hidráulico de calefacción para realizar funciones de refrigeración, siempre dentro de una instalación correctamente diseñada.
La detección de condensación y el cálculo del punto de rocío permiten integrar esta función con un mayor nivel de seguridad y precisión.
Esto lo convierte en una solución adecuada para instalaciones que combinan calefacción radiante y refrescamiento mediante agua fría.
El regulador dispone de entradas específicas para Grundfos Direct Sensors™ analógicos y digitales.
Admite sensores analógicos VFS y RPS, así como sensores digitales VFD y RPD, permitiendo incorporar información de caudal, presión y otras variables directamente al sistema de regulación.
También dispone de entradas compatibles con sondas de humedad FRH y FRHd, ampliando su capacidad de supervisión hidráulica y ambiental.
Las entradas digitales Gd1 y Gd2 admiten distintas combinaciones de sensores según la configuración del proyecto.
Además de las entradas de temperatura, el DeltaSol MX Plus incorpora cuatro entradas de impulsos V40, dos entradas de frecuencia y una entrada específica para una sonda de radiación CS10.
Estas conexiones permiten integrar contadores de energía, medidores de caudal y sensores adicionales dentro del sistema de control.
También incluye una entrada para una unidad central de medición de temperatura exterior, necesaria para la regulación climática de circuitos de calefacción.
El regulador permite gestionar circuitos de calefacción en función de la temperatura exterior.
El sistema puede adaptar la temperatura de impulsión según las condiciones meteorológicas, reduciendo el aporte térmico cuando la temperatura exterior aumenta y elevándolo cuando bajan las temperaturas.
Esta regulación climática mejora el confort y evita mantener temperaturas de impulsión innecesariamente altas.
El DeltaSol MX Plus está preparado para realizar la demanda de una bomba de calor mediante la configuración y los accesorios correspondientes.
Esto permite integrarlo en instalaciones híbridas o complejas donde conviven diferentes generadores térmicos.
La centralita puede coordinar la demanda según las temperaturas, el estado de los acumuladores y las necesidades de los circuitos.
El equipo incorpora siete calorímetros integrados, permitiendo calcular y registrar la energía térmica producida, consumida o transferida en distintos circuitos.
Esta función resulta especialmente útil para evaluar el rendimiento de una instalación, comparar periodos de funcionamiento y detectar posibles pérdidas de eficiencia.
El cálculo energético puede apoyarse en las lecturas de temperatura y caudal disponibles en el sistema.
Una de las grandes ventajas del RESOL DeltaSol MX Plus es su servidor web integrado.
El usuario o instalador puede acceder a una interfaz web para configurar parámetros, consultar el estado de la instalación y controlar el funcionamiento desde un ordenador, tablet o smartphone compatible.
Esto evita depender exclusivamente de la pantalla física del regulador y permite realizar numerosas tareas desde cualquier dispositivo conectado a la red.
La conexión con VBus.net permite supervisar la instalación de forma remota a través de Internet.
Desde la plataforma compatible es posible consultar datos de funcionamiento, temperaturas, estados de relés y otros parámetros disponibles.
Esto facilita el seguimiento de instalaciones alejadas y permite al profesional detectar comportamientos anómalos antes de desplazarse físicamente.
Los circuitos de calefacción pueden controlarse remotamente mediante unidades de zona y la aplicación VBus®Touch HC.
Esta solución permite adaptar determinados parámetros de confort desde las distintas zonas de la vivienda o instalación, manteniendo la regulación centralizada en el DeltaSol MX Plus.
El usuario obtiene un control más accesible, mientras que la lógica principal permanece gestionada por el regulador.
El equipo incorpora interfaz LAN, funcionalidad WiFi y punto de acceso WLAN.
Esto permite conectarlo tanto a una red cableada como inalámbrica y facilita la puesta en marcha incluso cuando todavía no existe una red local configurada.
La conexión inalámbrica trabaja en la banda de 2,4 a 2,4835 GHz, con cifrado WPA/PSK y WPA2/PSK.
La potencia máxima de transmisión es inferior a 100 mW EIRP.
El RESOL DeltaSol MX Plus admite Modbus RTU, Modbus TCP y BACnet/IP.
Estos protocolos permiten integrar el regulador en sistemas de gestión técnica de edificios, automatización, supervisión energética y control centralizado.
La compatibilidad con protocolos abiertos facilita la comunicación con otros equipos y evita limitar la instalación a un único ecosistema cerrado.
La interfaz de datos incluye conexión 10/100 Base TX Ethernet con Auto MDIX.
Esta prestación permite integrar la centralita en redes informáticas sin necesidad de preocuparse por el tipo de cableado cruzado o directo.
La comunicación mediante Ethernet proporciona una conexión estable para el servidor web, VBus.net y los protocolos compatibles.
El regulador incorpora una ranura para tarjetas SD, útil para registrar datos, guardar configuraciones, realizar copias de seguridad o transferir información.
Esto facilita la documentación de la instalación y permite conservar los parámetros antes de realizar modificaciones importantes.
También ayuda a simplificar determinadas tareas de mantenimiento y puesta en marcha.
El DeltaSol MX Plus incorpora funciones de balance, diagnóstico y supervisión del funcionamiento.
El control puede realizarse conforme a VDI 2169, ayudando a detectar comportamientos anómalos y a evaluar si la instalación está trabajando según los parámetros previstos.
Estas funciones aportan al instalador una visión más completa del sistema y facilitan la identificación de posibles pérdidas de rendimiento.
La centralita permite activar opciones y modificar parámetros incluso después de que la instalación haya comenzado a funcionar.
Esto facilita adaptar el sistema cuando cambian las necesidades, se añaden nuevos componentes o se ajusta la estrategia de control.
La configuración puede realizarse mediante el menú del equipo o desde su interfaz web.
El frontal incorpora una pantalla gráfica completa, diseñada para mostrar esquemas, temperaturas, estados de funcionamiento y mensajes del sistema.
La representación gráfica facilita la interpretación de la instalación y permite consultar rápidamente qué bombas, válvulas o circuitos se encuentran activos.
El manejo local se realiza mediante siete teclas, con una distribución pensada para facilitar la navegación por los menús.
Gracias al servidor web, la conexión LAN y la funcionalidad WiFi, el regulador puede manejarse desde distintos dispositivos finales.
Un ordenador, tablet o smartphone puede utilizarse para acceder a la interfaz, consultar datos y realizar ajustes autorizados.
Esto permite adaptar la forma de trabajo a las preferencias del instalador o del responsable de mantenimiento.
El regulador dispone de 15 salidas, formadas por 13 relés semiconductores destinados al control de velocidad, un relé libre de potencial y un relé de baja tensión también libre de potencial.
Las 13 salidas semiconductoras permiten gestionar cargas a 240 V, mientras que las salidas libres de potencial ofrecen mayor flexibilidad para señales de demanda y equipos externos.
La potencia total de salida alcanza aproximadamente 6,3 A a 240 V.
Los relés semiconductores admiten aproximadamente 1 A a 240 V por salida dentro de las condiciones especificadas.
El relé libre de potencial admite aproximadamente 4 A a 24 V CC o 240 V CA, mientras que el relé de baja tensión admite aproximadamente 0,9 A a 30 V.
La selección y conexión de las cargas debe realizarla siempre un profesional, respetando la intensidad máxima de cada salida y la potencia total del equipo.
El DeltaSol MX Plus funciona con una alimentación de 100 a 240 V, 50-60 Hz.
Este amplio rango facilita su utilización en diferentes instalaciones eléctricas y simplifica la selección del equipo para distintos proyectos.
El fusible incorporado es de tipo T6,3 A.
El consumo en standby es de aproximadamente 0,82 W.
Este valor reducido permite mantener activas las funciones de comunicación y control sin generar un consumo elevado cuando las salidas no están trabajando.
El DeltaSol MX Plus está clasificado como regulador de temperatura Clase VIII.
Su contribución declarada a la eficiencia energética es del 5 %, dentro de las condiciones definidas para este tipo de control.
La regulación avanzada permite adaptar mejor la producción y distribución térmica a las necesidades reales del edificio.
El equipo puede instalarse sobre pared o integrado en un cuadro de conexiones.
Esta flexibilidad facilita su utilización tanto en salas técnicas residenciales como en instalaciones profesionales de mayor tamaño.
La zona inferior ofrece acceso ordenado a los bornes de sondas, relés, comunicaciones y alimentación.
La carcasa está fabricada en PC-ABS y PMMA, materiales adecuados para alojar y proteger la electrónica dentro de las condiciones previstas de uso.
Su diseño permite separar la zona de control y pantalla de la zona inferior de conexiones.
El regulador dispone de grado de protección IP20 conforme a DIN EN 60529.
Está diseñado para instalarse en interiores secos y protegidos, no en exteriores ni en zonas expuestas directamente al agua o al polvo intenso.
La categoría de protección eléctrica es Clase I.
El equipo puede trabajar con una temperatura ambiente comprendida aproximadamente entre 0 y 40 ºC.
Admite una humedad relativa del aire entre 10 y 90 %, siempre sin condensación.
El índice de contaminación es 2 y la altitud máxima de instalación es de aproximadamente 2.000 metros sobre el nivel del mar.

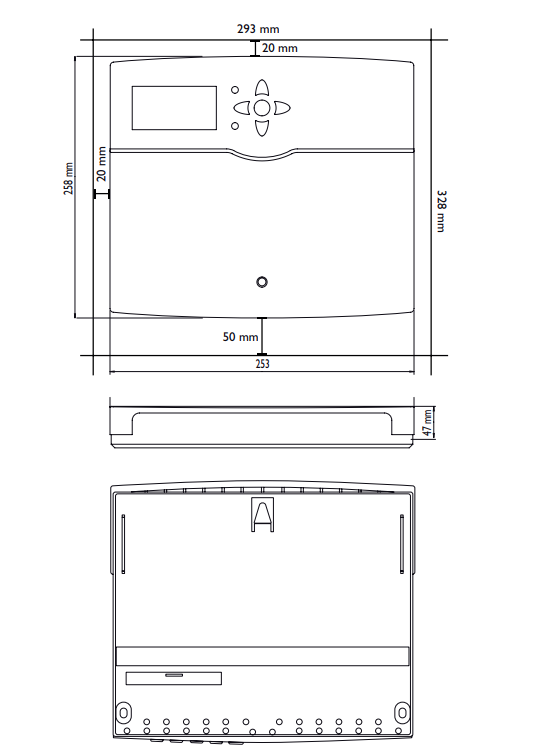

A pesar de la gran cantidad de entradas, salidas y funciones disponibles, el equipo mantiene unas dimensiones contenidas de aproximadamente 253 × 258 × 47 mm.
Este formato facilita su colocación en salas técnicas y cuadros de regulación sin ocupar un espacio excesivo.
El RESOL DeltaSol MX Plus está fabricado en Alemania, dentro de la gama profesional de tecnología de control RESOL.
Su diseño está orientado a proyectos donde se necesita una centralita robusta, ampliable y preparada para integrarse con diferentes protocolos y sistemas.
El Termostato Diferencial RESOL DeltaSol MX Plus permite reunir en un único equipo la gestión de bombas, válvulas, circuitos de calefacción, refrigeración, sensores de humedad, calorímetros, comunicaciones y acceso remoto.
El profesional puede configurar la instalación desde la interfaz web, revisar datos a distancia, ampliar el sistema mediante VBus® y conectarlo con plataformas Modbus o BACnet.
El resultado es una solución pensada para convertir una instalación compleja en un sistema más controlable, eficiente, conectado y fácil de supervisar.
Si buscas un regulador diferencial profesional con WiFi, LAN, VBus, Modbus, BACnet, 15 relés y 15 entradas de sonda, el RESOL DeltaSol MX Plus ofrece una de las configuraciones más completas para instalaciones térmicas avanzadas.
Su capacidad de ampliación, el servidor web integrado, los siete calorímetros y la gestión de bombas PWM lo convierten en una solución especialmente adecuada para proyectos que necesitan control centralizado, acceso remoto y posibilidades reales de ampliación.
Ficha técnica
