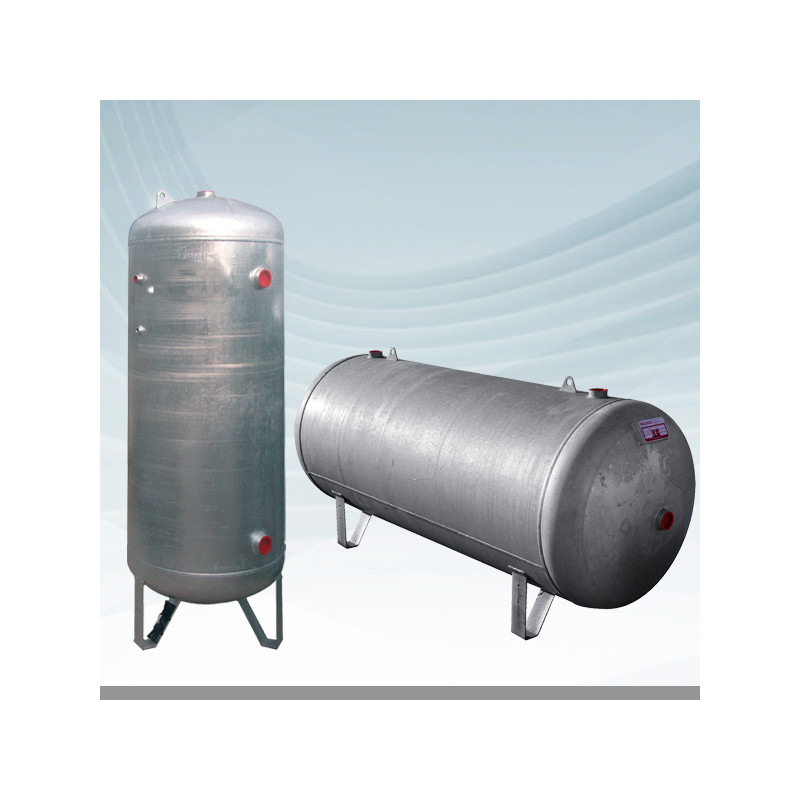

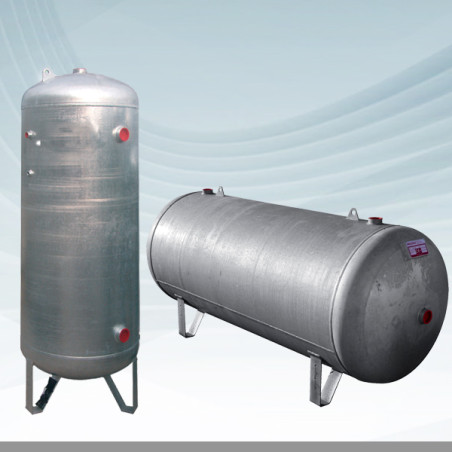

Depósito para Aire Comprimido SUICALSA DAC 100 Litros

DEPÓSITOS PARA AIRE COMPRIMIDO DAC

Los depósitos de aire comprimido permiten suministrar a los equipos conectados un mayor caudal de aire a presión, que el propio caudal suministrado directamente por el compresor. Se protege así la duración del compresor evitando arranques continuados del mismo, cuando se producen consumos
puntuales de aire a presión.

Los depósitos de aire comprimido de SUICALSA están fabricados en acero carbono galvanizado en baño de zinc.

Bajo petición, también se pueden suministrar con acabado exterior en pintura, e incluso con revestimiento interior en Polywarm (calidad alimentaria) para aplicaciones especiales.

En depósitos de 500 y 900 lts, se pueden suministrar con circuito by-pass, lo que permite realizar tareas de revisión, mantenimiento y certificación del depósito, sin interrumpir el suministro de aire comprimido a los equipos.

Aplicación

Almacenamiento y distribución de aire comprimido.

Normativa

Los depósitos de aire comprimido se fabrican cumpliendo las directivas correspondientes en función de la capacidad y presión de trabajo de los mismos.

• Directiva 2014/29/CE

La directiva 2014/29/CE aplica a los equipos con Volumen x Presión por debajo de 10.000 bar x litro.

• Directiva 2014/68/UE (P.E.D.)

La directiva 2014/68/UE (P.E.D.) aplica a los equipos con Volumen x Presión por encima de 10.000 bar x litro

En los sistemas de producción y distribución de aire comprimido, los depósitos desempeñan las siguientes funciones:

• Almacenar aire comprimido para garantizar caudal de suministro a los puntos de consumo.
• Asegurar el caudal de aire comprimido a la red a presión constante, limitando intervenciones del compresor para ajustar el flujo.
• Favorecer la separación de condensados del flujo procedente del compresor, mediante la válvula de drenaje situada en el fondo del depósito y la salida de aire comprimido en la parte superior.

La capacidad óptima de un depósito de aire comprimido depende del tipo de compresor, de las condiciones de operación y del tipo de uso. En un sistema de aire comprimido con presión máxima de 10 bar y flujos entre 1 y 100 Nm3/min, el volumen del depósito se puede calcular en una primera aproximación como V= 0,2 Q a 0,6 Q.

V = Capacidad teórica del depósito en m3
Q = Caudal del compresor en m3/min
0,2 = Coeficiente para grandes instalaciones
0,6 = Coeficiente para pequeñas instalaciones

  DEPÓSITO PARA AIRE COMPRIMIDO DAC - Directiva 2014/29/CE - 100 litros

Los depósitos de aire comprimido cumplen los requisitos de seguridad según la directiva europea 2014/29/CE para los equipos con Volumen x Presión por debajo de 10.000 bar x litro. Estos depósitos tienen el marcado CE y están auditados por una agencia de control externa.

• Fluido a presión: Aire
• Fluido grupo: 2
• Máxima presión de trabajo: 11 bar
• Temperatura de trabajo: -10 / + 100ºC

Materiales y acabados

Los depósitos de aire comprimido de SUICALSA se fabrican en acero carbono y se pueden suministrar los siguientes acabados:

• Galvanizado en baño de zinc (interno y externo): Producto predeterminado.

• Pintado exteriormente con pintura azul oscuro RAL 5002, interior sin tratamiento (DAC010PT11): Indicar en comentarios cuando haga el pedido (635,99 €).

Especificaciones técnicas del Depósito para Aire Comprimido SUICALSA DAC 100 Litros

Ejemplo de instalación del Depósito para Aire Comprimido SUICALSA DAC
