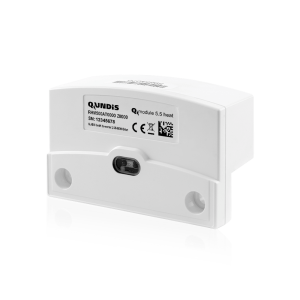

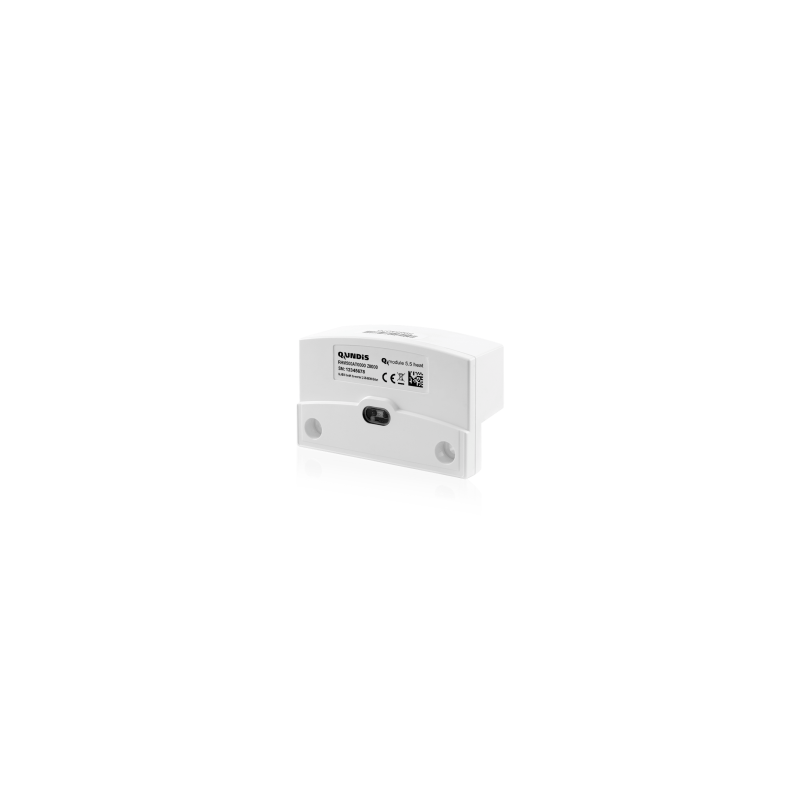

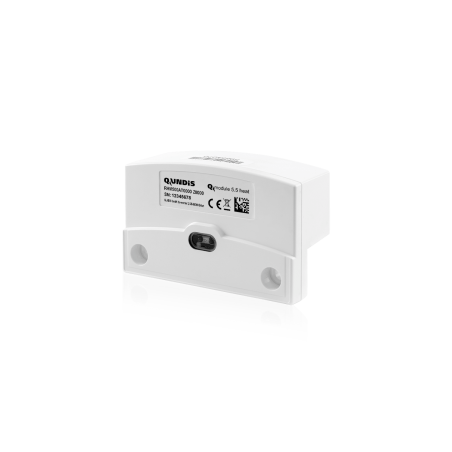

Módulo de Ampliación Inalámbrico QUNDIS Q MODULE 5.5 HEAT

Modulo de Ampliación Inalámbrico QUNDIS Q MODULE 5.5 HEAT

El Qmodule 5.5 heat es un módulo adicional de transmisión por radiofrecuencia diseñado para acoplarse a contadores de calefacción QUNDIS, y convertirlos en dispositivos de lectura remota de alto rendimiento. Gracias a su funcionamiento dual, es compatible tanto con el sistema de lectura fija (Q AMR) como con el sistema móvil (Q walk-by), permitiendo recopilar datos de consumo térmico de forma inalámbrica y continua.

• Q walk-by: lectura mediante dispositivos móviles que capturan señales cuando pasan cerca.
• Q AMR (Automatic Meter Reading): lectura automática y continua mediante redes fijas.

Este módulo no solo mejora radicalmente el alcance y la frecuencia de transmisión frente a generaciones anteriores, sino que también incorpora compatibilidad total con el estándar europeo Open Metering System (OMS), ofreciendo seguridad avanzada mediante encriptación AES-128.

Puede instalarse en nuevas obras o como mejora en edificios existentes, y configurarse fácilmente mediante interfaz óptica (IrDA). Además, permite cambiar su modo de funcionamiento (de S-Mode a C-Mode) sin necesidad de reemplazar el hardware, lo que ofrece una gran versatilidad operativa y reducción de costos en el ciclo de vida del dispositivo.

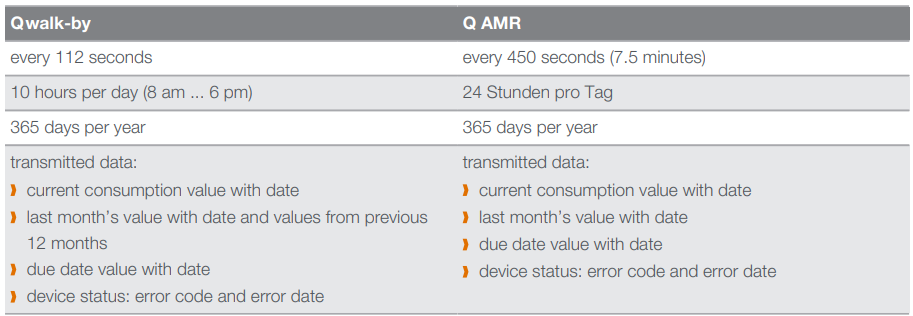

Modo C (más avanzado):

• Transmisión cada 112 seg (walk-by) y cada 450 seg (AMR).
• Cobertura diaria: 10 horas para walk-by y 24 h para AMR.
• Total: 365 días del año.

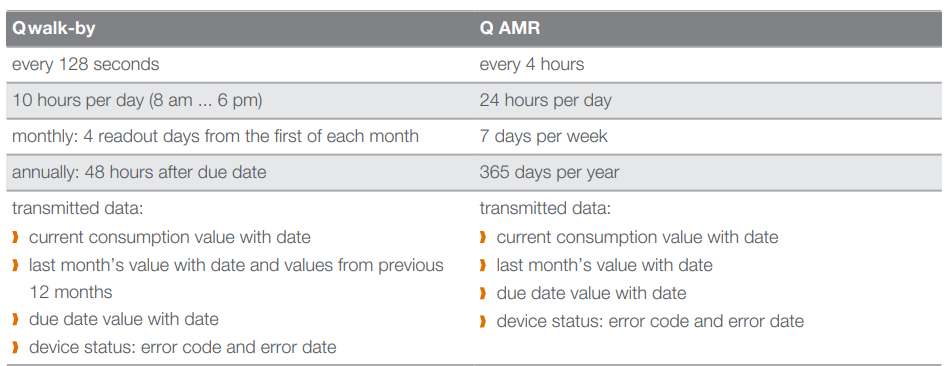

Modo S (estándar anterior):

• Transmisión cada 128 seg (walk-by) y cada 4 h (AMR).
• Solo 48 días al año después de la fecha de vencimiento.
• 1 día de transmisión libre (ej: domingo).

Ventajas clave:

• Transmisión continua (los 365 días del año) de telegramas inalámbricos para lectura remota.
• Potencia de transmisión mejorada respecto a los modelos anteriores (WFZ16.O/WFZ166.O).
• Instalación flexible: puede utilizarse tanto en nuevas instalaciones como en reequipamientos.
• Parametrización por interfaz óptica (IrDA).
• Actualizable en campo del modo S al modo C.
• Disponible como set junto con contadores de calefacción QUNDIS.
• Compatible con contadores OPTO, DIVIDIDOS y tipo WOLTMAN.
• Soporta encriptación AES-128 bajo el estándar OMS (Open Metering System).
• Sin pantalla propia; los datos se transmiten electrónicamente.

Instalación:

• Apto tanto para primeras instalaciones (nuevas) como para reequipamiento posterior (actualización de contadores ya existentes).
• Se acopla a contadores de las series Q heat 5 y Q heat splitt R20/21.
• La transmisión electrónica de datos se realiza a través de una interfaz óptica (IrDA) que garantiza que los valores registrados coincidan con los mostrados en el contador.

Parametrización:

• La configuración del módulo se realiza a través de la interfaz óptica.
• No se requiere configuración adicional si se instala en sistemas QUNDIS AMR ya existentes.
• El módulo puede ser cambiado in situ del modo de transmisión S-Mode (tradicional) al C-Mode (avanzado), según las necesidades del sistema.

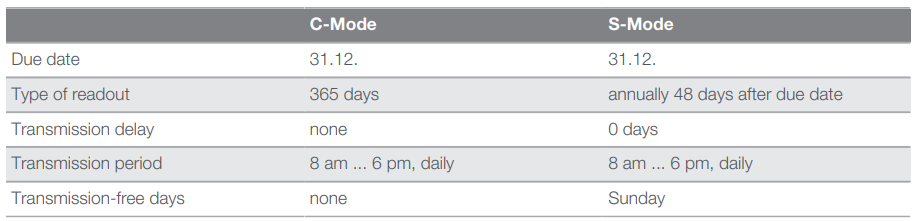

Envío y configuración por defecto de fábrica:

• Al ser entregado, el módulo está configurado por defecto en C-Mode.
• La fecha de corte predeterminada es el 31 de diciembre.
• Transmisión diaria de 8:00 a 18:00.
• Sin días sin transmisión configurados.
• En el caso de estar en modo S, el día sin transmisión por defecto es el domingo.

Integración y compatibilidad con el sistema:

• Se integra fácilmente en sistemas Q AMR y Q walk-by de QUNDIS, sin necesidad de cambiar software ni hardware de las instalaciones existentes.

• Puede usarse en combinación con:

  • Contadores de calefacción Q heat 5.

  • Unidades calculadoras R20/R21.

  • Puertas de enlace (gateways) Q 5 o Q 5.5 para sistemas AMR.

  • Aplicaciones móviles como Q Tools + Q App para walk-by.

Ideal para administradores de edificios, compañías energéticas y proveedores de servicios que deseen mejorar la gestión del consumo de calefacción y simplificar los procesos de facturación mediante tecnologías inalámbricas modernas y fiables.

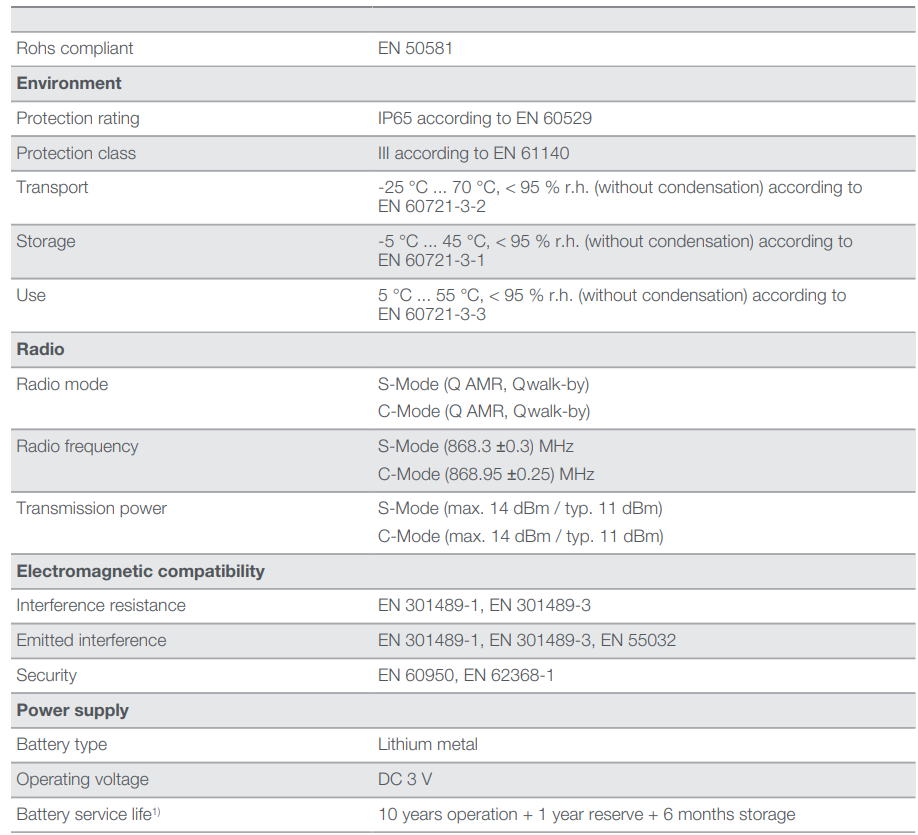

Especificaciones técnicas del Modulo de Ampliación Inalámbrico QUNDIS Q MODULE 5.5 HEAT
