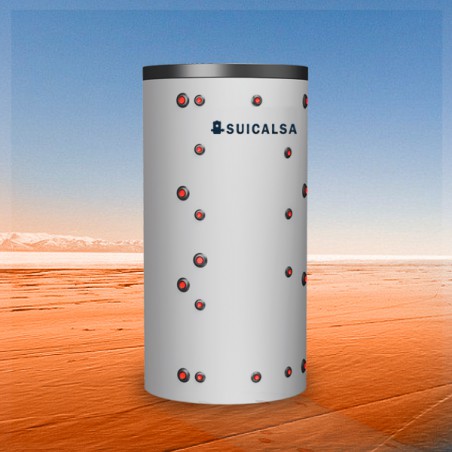

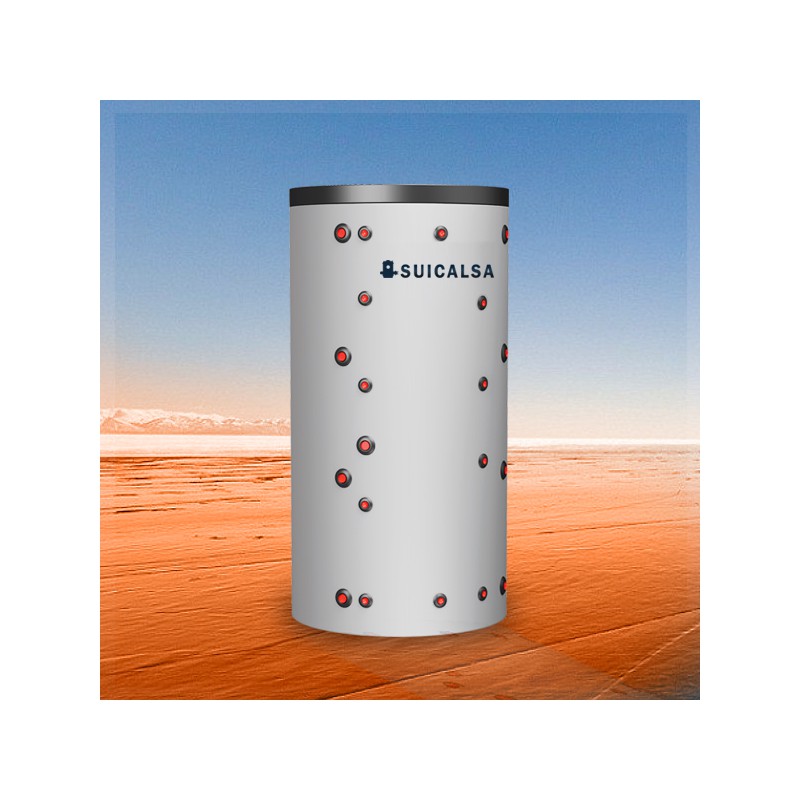

Depósito de Inercia para ACS Instantánea CORDIVARI ECO COMBI 3 1000

Depósito de Inercia para ACS Instantánea CORDIVARI ECO COMBI 3 1000

Disfruta de una solución avanzada para almacenar energía térmica, integrar diferentes fuentes de calor y producir agua caliente sanitaria con el CORDIVARI ECO COMBI 3 1000, un depósito de inercia de 1.000 litros nominales equipado con tres intercambiadores térmicos independientes, diseñado para instalaciones que requieren una elevada capacidad de almacenamiento y máxima flexibilidad energética.

Su configuración combina un serpentín corrugado de acero inoxidable AISI 316L de 7,8 m² para la producción instantánea de ACS, junto con dos serpentines fijos adicionales de acero al carbono de 2,5 y 3,1 m², que permiten incorporar circuitos térmicos externos compatibles.

Gracias a esta tecnología, el equipo puede almacenar energía en el circuito de calefacción y aprovecharla para preparar agua caliente sanitaria bajo demanda, sin utilizar el volumen principal del depósito como acumulador convencional de agua potable.

Con un caudal máximo continuo de ACS de 50 litros por minuto, bajo las condiciones de ensayo del fabricante, ofrece una elevada capacidad de preparación de agua caliente para instalaciones correctamente dimensionadas.

Su depósito de acero al carbono, aislamiento de fibra de poliéster flexible y conexiones hidráulicas para calefacción, instrumentación y resistencia eléctrica opcional completan una solución multifuncional para proyectos térmicos exigentes.

Una combinación de gran capacidad, producción instantánea de agua caliente y posibilidad de integrar diferentes fuentes de energía en un único equipo CORDIVARI.

Depósito de inercia de 1.000 litros: una gran reserva de energía térmica

El corazón del sistema es su depósito de inercia de acero al carbono de 1.000 litros nominales, destinado a almacenar el agua técnica del circuito primario de calefacción.

Esta acumulación permite gestionar las diferencias entre la energía producida por el generador y las necesidades de los circuitos conectados.

En una instalación correctamente dimensionada, el volumen de inercia puede contribuir a estabilizar las temperaturas de trabajo, facilitar la gestión de diferentes demandas y reducir arranques y paradas frecuentes de los generadores cuando están asociados a un volumen de agua insuficiente.

Principales ventajas del almacenamiento térmico:

• 1.000 litros nominales de acumulación de inercia.

• Reserva de energía térmica para calefacción.

• Mayor flexibilidad para gestionar generación y consumo.

• Posibilidad de mejorar la estabilidad de funcionamiento de los generadores.

• Integración de diferentes circuitos de intercambio.

• Aprovechamiento del calor acumulado para producir ACS instantánea.

Una importante reserva térmica para disfrutar de una instalación preparada para responder a diferentes necesidades de calefacción y agua caliente.

Tres serpentines independientes: integración de diferentes circuitos térmicos

La principal ventaja del ECO COMBI 3 1000 frente a las versiones ECO COMBI 1 y 2 es su configuración con tres intercambiadores independientes, que amplía las posibilidades de conexión de diferentes fuentes energéticas.

Cada serpentín dispone de una superficie de intercambio y una función específica.

Serpentín corrugado inoxidable de 7,8 m² para ACS instantánea

Fabricado en acero inoxidable AISI 316L, incorpora una superficie de intercambio de 7,8 m² y un volumen interior de 45,5 litros.

Está destinado al calentamiento del agua sanitaria durante su circulación, utilizando la energía disponible en el depósito.

Serpentín fijo superior de 2,5 m²

Construido en acero al carbono, presenta una superficie de intercambio de 2,5 m² y un volumen interior de 16,3 litros.

Permite conectar un circuito térmico adicional para transferir energía hacia el depósito o realizar otra función de intercambio prevista en el proyecto hidráulico.

Serpentín fijo inferior de 3,1 m²

También fabricado en acero al carbono, dispone de 3,1 m² de superficie de intercambio y 20,7 litros de volumen interior.

Su posición inferior resulta especialmente interesante para estudiar la incorporación de un circuito solar térmico compatible u otra fuente de calor que deba transferir energía al agua de inercia.

La combinación de estos intercambiadores permite diseñar instalaciones multifuncionales que aprovechan diferentes fuentes de calor sin renunciar a la producción instantánea de ACS.

Agua caliente sanitaria instantánea: confort sin acumulación convencional de ACS

A diferencia de un acumulador sanitario tradicional, el ECO COMBI 3 1000 no almacena 1.000 litros de agua potable caliente.

El depósito principal contiene agua técnica del circuito de calefacción, mientras que el agua fría sanitaria circula por el serpentín corrugado inoxidable.

Durante su recorrido, el agua absorbe el calor disponible en el depósito y se calienta antes de dirigirse a los puntos de consumo.

Este sistema mantiene separados hidráulicamente ambos circuitos, combinando acumulación de energía térmica y preparación de ACS en una sola unidad.

Ventajas de este principio de funcionamiento:

• Calentamiento instantáneo del agua sanitaria durante su circulación.

• Separación entre el agua potable y el agua técnica de calefacción.

• Aprovechamiento del calor almacenado.

• Integración de calefacción y ACS en un único depósito.

• Ausencia de acumulación convencional de grandes volúmenes de agua sanitaria en el cuerpo principal.

• Producción de agua caliente según la demanda y la energía disponible.

Una tecnología diseñada para transformar la energía acumulada en agua caliente sanitaria de forma práctica y eficiente.

Serpentín de acero inoxidable AISI 316L: elevada superficie de intercambio sanitario

El intercambiador de ACS está fabricado en acero inoxidable AISI 316L, un material utilizado en instalaciones hidráulicas que requieren resistencia frente a la corrosión.

Su geometría corrugada favorece la transferencia de calor entre el agua técnica almacenada y el agua sanitaria que circula por su interior.

Con 7,8 m² de superficie de intercambio, proporciona una amplia zona de transmisión térmica.

El agua potable permanece dentro del serpentín, sin mezclarse con el agua del circuito primario.

Una solución de intercambio que combina resistencia, transferencia térmica y separación hidráulica de los circuitos.

Caudal máximo de ACS de 50 litros por minuto

Una de las prestaciones más destacadas del CORDIVARI ECO COMBI 3 1000 es su caudal máximo continuo de agua caliente sanitaria de 50 litros por minuto.

Según CORDIVARI, este valor se obtiene bajo las siguientes condiciones de ensayo:

• Temperatura del agua de inercia: 65 °C.

• Generador térmico: en funcionamiento.

• Temperatura de entrada del agua sanitaria: 10 °C.

• Temperatura de salida del ACS: 45 °C.

• Caudal máximo continuo: 50 l/min.

Esta capacidad permite estudiar su utilización en instalaciones con varios puntos de consumo simultáneos, siempre que la potencia del generador y el sistema hidráulico sean adecuados.

Importante: los 50 l/min corresponden a condiciones concretas de ensayo. Si disminuye la temperatura del depósito o la energía disponible, el caudal de agua caliente a 45 °C puede reducirse.

Una elevada capacidad de preparación de ACS para instalaciones con necesidades importantes de agua caliente.

Integración de energía solar térmica y diferentes generadores de calor

Los dos serpentines fijos adicionales permiten estudiar diferentes configuraciones para integrar fuentes de energía externas.

En una instalación correctamente diseñada, uno de ellos puede transferir calor desde un circuito solar térmico compatible, mientras que el otro puede conectarse a un circuito auxiliar.

Entre las fuentes de calor que pueden utilizarse, previa comprobación técnica, se encuentran:

• Energía solar térmica: mediante un serpentín fijo y los elementos de regulación correspondientes.

• Calderas de gas: como generador principal o auxiliar.

• Calderas de gasóleo: con regulación y seguridad adecuadas.

• Calderas de biomasa: aprovechando la capacidad de acumulación de inercia.

• Aerotermia y bombas de calor: previa comprobación de temperaturas, potencia disponible y superficie de intercambio.

• Otros generadores térmicos compatibles con las condiciones de diseño del equipo.

La conexión de cada fuente deberá definirse según las necesidades del proyecto y el esquema hidráulico previsto.

En instalaciones de aerotermia debe comprobarse especialmente la capacidad para mantener la temperatura requerida para producir ACS, ya que el caudal anunciado se obtiene con el depósito a 65 °C.

Una solución versátil para proyectos que buscan integrar varias tecnologías de generación y aprovechar la energía térmica almacenada.

Construcción robusta en acero al carbono con fondos Korbbogen

El depósito principal está fabricado en acero al carbono y presenta una estructura cilíndrica con fondos de geometría Korbbogen.

Está destinado a almacenar agua técnica de calefacción, trabajando dentro de los límites de presión y temperatura especificados por el fabricante.

Su construcción integra:

• Depósito principal de acero al carbono.

• Fondos de geometría Korbbogen.

• Serpentín corrugado inoxidable para ACS.

• Dos serpentines fijos adicionales de acero al carbono.

• Conexiones hidráulicas roscadas.

• Tomas de instrumentación y regulación.

• Instalación vertical sobre suelo.

Una construcción que combina resistencia, almacenamiento térmico e intercambio entre diferentes circuitos en un solo equipo.

Aislamiento de fibra de poliéster flexible: conservación de la energía acumulada

El ECO COMBI 3 1000 incorpora aislamiento de fibra de poliéster flexible, especificado para los modelos de 800 a 2.000 litros de la gama.

Según CORDIVARI, este aislamiento presenta una clasificación de reacción al fuego B-s2,d0 conforme a EN 13501.

El acabado exterior incorpora una funda skay gris y una tapa superior de PVC.

Su función es reducir las pérdidas térmicas hacia el ambiente y favorecer la conservación del calor almacenado.

Importante: la clasificación B-s2,d0 hace referencia a la reacción al fuego del aislamiento y no a la clase energética ErP del acumulador.

Un sistema de aislamiento diseñado para contribuir a mantener disponible la energía térmica del depósito.

Conexiones hidráulicas para tres circuitos de intercambio

El acumulador incorpora diferentes conexiones que permiten integrar los tres serpentines con la instalación.

Conexiones principales:

• Entrada y salida del serpentín corrugado ACS: 1" Gas macho.

• Entrada y salida del serpentín fijo superior: 1" Gas hembra.

• Entrada y salida del serpentín fijo inferior: 1" Gas hembra.

• Conexiones del circuito de calefacción: 1 1/2" Gas hembra.

• Tomas de instrumentación: 1/2" Gas hembra.

• Conexión para resistencia eléctrica: 1 1/2" Gas hembra.

Estas conexiones permiten diseñar diferentes configuraciones hidráulicas, respetando las instrucciones de montaje y los límites de funcionamiento establecidos por CORDIVARI.

Una disposición preparada para facilitar la integración de distintos circuitos térmicos.

Preparado para resistencia eléctrica opcional

El equipo dispone de una conexión de 1 1/2" Gas hembra destinada a una resistencia eléctrica compatible.

Esta prestación permite contemplar un sistema de calentamiento complementario del agua técnica almacenada cuando la instalación requiera apoyo térmico.

La selección de la resistencia deberá realizarse conforme a las especificaciones del fabricante y a las condiciones de funcionamiento del sistema.

Una alternativa adicional para adaptar el sistema de acumulación a diferentes necesidades energéticas.

Diseño vertical de 213 cm de altura y 101 cm de diámetro

El CORDIVARI ECO COMBI 3 1000 dispone de un diseño cilíndrico vertical para instalación sobre suelo, pensado para salas técnicas preparadas para depósitos de gran volumen.

Sus dimensiones principales son:

• Altura total: 2.130 mm (213 cm).

• Diámetro exterior con aislamiento: 1.010 mm (101 cm).

• Diámetro sin aislamiento: 790 mm (79 cm).

• Peso en vacío: 231 kg.

Antes del montaje deben comprobarse la capacidad portante del suelo, los accesos, la altura disponible y las distancias necesarias para realizar las conexiones y las operaciones de mantenimiento.

Una solución de gran capacidad que permite integrar almacenamiento térmico y tres intercambiadores independientes dentro de una única unidad.

Compra el CORDIVARI ECO COMBI 3 1000 y aprovecha diferentes fuentes de energía

Transforma tu instalación de calefacción en un sistema más versátil gracias a un depósito de inercia preparado para integrar distintos circuitos y producir agua caliente sanitaria instantánea.

Su combinación de 1.000 litros nominales de acumulación, serpentín sanitario inoxidable de 7,8 m² y dos serpentines fijos de 2,5 y 3,1 m² permite diseñar instalaciones adaptadas a diferentes necesidades de generación y consumo térmico.

Además, su caudal máximo continuo de ACS de 50 litros/minuto, construcción robusta y aislamiento térmico completan un equipo especialmente interesante para proyectos de elevada demanda.

Compra el Interacumulador con Depósito de Inercia para ACS Instantánea CORDIVARI ECO COMBI 3 1000 en TuCalentadorEconomico.es y equipa tu instalación con una solución de acumulación multifuncional, resistente y preparada para ofrecer confort durante todo el año.

Especificaciones técnicas del Depósito de Inercia para ACS Instantánea CORDIVARI ECO COMBI 3 1000

Medidas y conexiones
