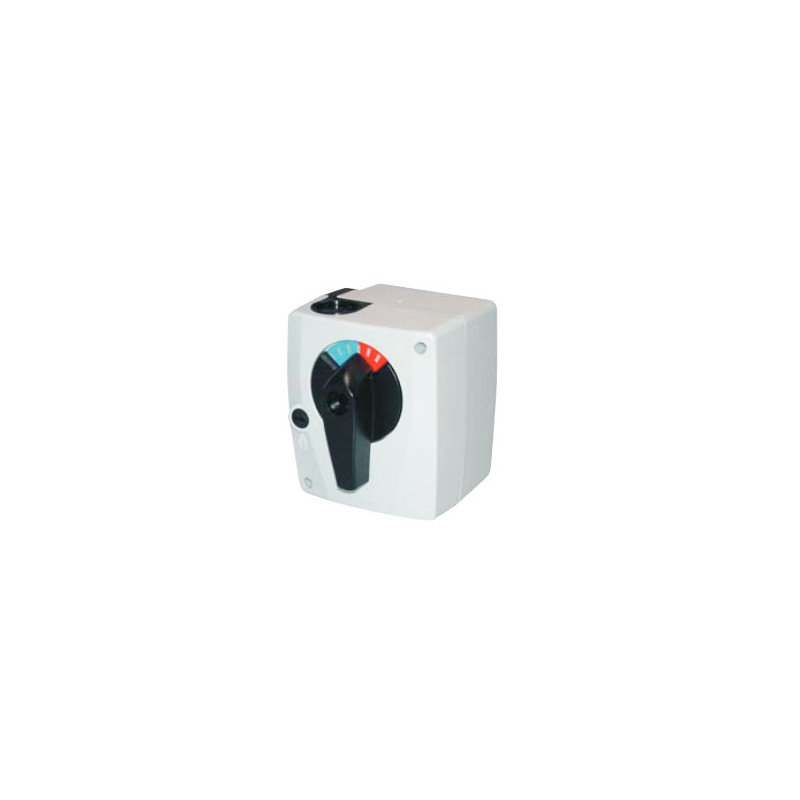

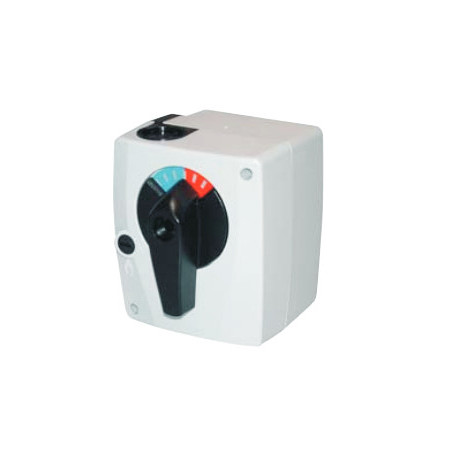

Servomotor para válvula 230v FERCO M21-NR230-00S

El servomotor “NR 230-00S” se utiliza para la motorización de las válvulas de mezcla. Este modelo es compatible con todos los reguladores de clima con lógica a 3 puntos 230 V . Función suplementaria con contacto auxiliar on-off de fin(común, fase abierta, fase terminada) de carrera comúnmente utilizadas para la iluminación de la zona de circulación, o como una señal de la posición (contacto abierto-cerrado).

El ángulo de rotación está limitado a 90 ° eléctricamente. Automática y manual. El kit de montaje suministrado permite diferentes soluciones de orientación.

Aplicación

El servomotor eléctrico es utilizado para la motorización de válvulas mezcladoras. El control se efectúa a través de cualquier sistema de regulación con salida tres puntos. Funcionamiento El servomotor se monta en la válvula mezcladora con tan solo un tornillo. El vástago de serie tiene una función de tope anti-rotación. La posición de montaje es seleccionable en ángulos de 90º. Gracias a su forma compacta y a sus dimensiones reducidas, el servomotor puede ser instalado en la mayoría de las tuberías con aislamiento. El ángulo de rotación está limitado a 90’. Cuando se alcanzan los límites de funcionamiento se produce la desconexión eléctrica y, por consiguiente, el motor queda sin tensión. En caso de avería del sistema de regulación, el servomotor eléctrico rotativo se puede activar manualmente mediante el conmutador ubicado en la caja. En esta posición, es posible enganchar el mecanismo con la ayuda de un pulsador y girando la manivela se puede situar el servomotor eléctrico rotativo en cualquier posición. Esta se visualiza en la placa indicativa que incorpora.

Ficha técnica:
