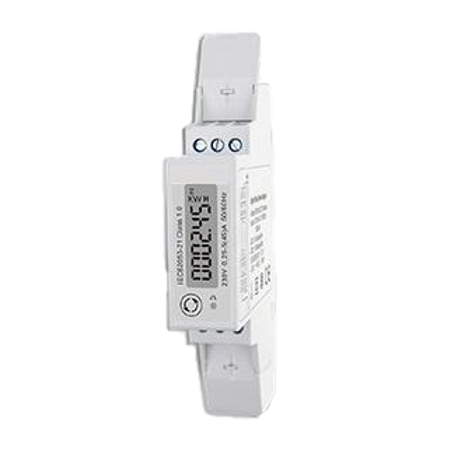

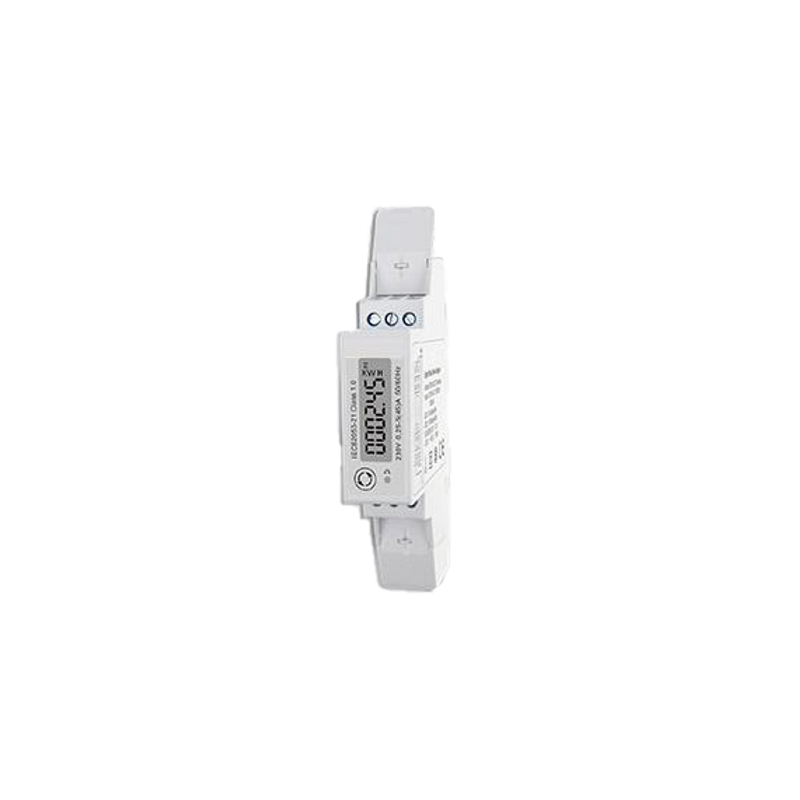

Contador de energía MBUS REVALCO 1RCEM1E485

Construcción y características del Contador de energía MBUS REVALCO 1RCEM1E485

Los medidores de energía “con una pantalla LCD retroiluminada en azul para una lectura perfecta” se utilizan para medir aplicaciones monofásicas como residenciales, de servicios públicos e industriales.

La unidad mide y muestra varios parámetros eléctricos importantes y proporciona un puerto de comunicación MBUS para lectura y monitoreo remotos. La medición de energía bidireccional hace que la unidad sea una buena opción para la medición de energía solar fotovoltaica. El diseño compacto y la instalación en riel DIN brindan una solución fácil y económica para su demanda de medición.

Datos técnicos:

• Voltaje AC (Un): 230V
• Rango voltaje: 176~276V AC
• Corriente base (Ib): 5A
• Máxima corriente (Imax): 45 A
• Mínina corriente (Imin): 0.25A
• Corriente de arranque: 0.4% of Ib
• Consumo de energía: <2W/10VA
• Frequencia: 50/60Hz(±10%)
• Resistencia de voltaje AC: 4KV por 1 minuto
• Resistencia a la tensión de impulso: 6KV-1.2uS forma de onda
• Resistencia a sobrecorriente: 30Imax for 0.01s
• Tasa de salida de pulsos: 1000imp/kWh (defecto)100/10/1 imp/kWh/kVarh (configurable)
• Display: LCD con retroiluminación azul
• Max. leyendo: 99999.9kWh

Precisión

• Voltaje: 0.5% de rango máximo
• Corriente: 0.5% nominal
• Frequencia: 0.2% de frecuencia media
• Factor de potencia: 1% de unidad
• Poder activo: 1% de rango máximo
• Poder reactivo: 1% de rango máximo
• Poder aparente: 1% de rango máximo
• Energía activa: Clase 1 IEC62053-21- Clase B EN50470-3
• Energía reactiva: 1% de rango máximo

Medio ambiente

• Temperatura de funcionamiento: 25ºC to +55ºC
• Temperatura de almacenamiento y transporte: 40ºC to +70ºC
• Temperatura de referencia: 23ºC±2ºC
• Humedad relativa: 0 to 95%, sin condensación
• Altitud: Hasta 2500m
• Tiempo de calentamiento: 10 seg
• Categoría de instalación: CAT II
• Entorno mecánico electromagnético: M1
• Medio ambiente: E2
• Grado de contaminación: 2
