Kit solar DRAIN BACK ACS Instantaneo FERCO 500 6.0

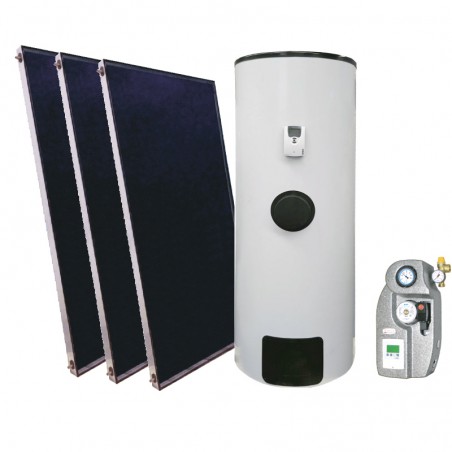

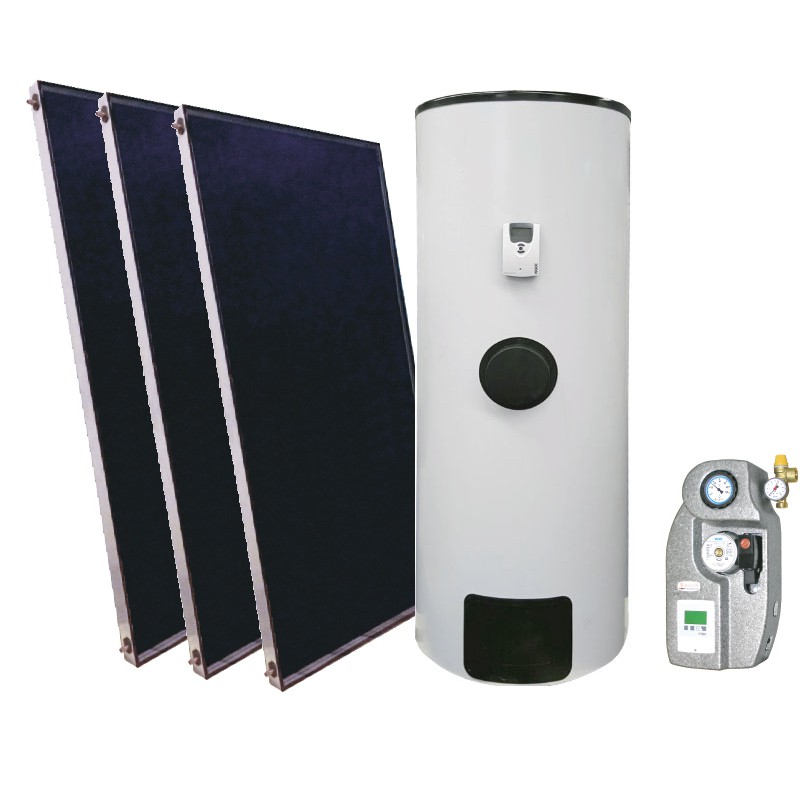

Sistema solar DRAIN-BACK ó presuarizada para la producción de ACS instantanea, este kit está compuesto por 3 Placas Solares FCE 2.0m2 (6m2) con soporte, depósito interacumulador de 300 litros, bomba recirculadora, centralita solar, vaso de acumulación. Todo montado en el depósito. Soportes válidos para cubierta plana e inclinada.

Interacumulador con 3 circuitos:

• Circuito primario: es un serpentín para el circuito solar. Está diseñado para que la instalación sea DRAIN-BACK ó Forzada Estándar.
• Circuito secundario: es el circuito acumulador de agua de inercia, pudiéndose instalar diferentes sistema de energia auxiliar, y de igual forma, la energía almacenada se puede utilizar para otro servicio.
• Circuito terciario: es un serpentín de tubo de acero inoxidable para la producción instantanea de ACS.

Placa Solar FERCO FCE 2.0:

• Tres captadores de 2,0m2 (6m2) con tratamiento ultraselectivo azul con absorbedor de parrilla de alta eficiencia, con perfil estructural.
• Soporte en acero galvanizado de gran espesor tipo perfil escuadra válido para instalación cubierta plana e inclinada. Pudiendo regular el ángulo de inclinación.

Este sistema es el vacío Hidráulico en los captadores solares por gravedad para evitar posibles sobrecalentamientos y para proteger de las heladas. Funciona cuando los paneles no se encuentran en las condiciones de funcionamiento recomendables.

El sistema no funciona con el líquido a presión y no se requieren componentes especiales, tales como válvula de seguridad, manómetro, vaso de expansión, válvulas de retención y purgador. Al llegar a la temperatura requerida, o en caso de baja la radiación, la centralita solar desconecta la bomba y el sistema se queda vacío.

RECOMENDACIÓN en la instalación: Pendiente de 2 cm en la unión entre paneles solares, pendiente de 5 cm en la tubería de salida del panel. Vacío de paneles y tuberías desconexión en parte baja. Tuberías hidráulicas con diámetro reducido. Vaso acumulador 1,5 veces el volumen de los paneles, instalándose a la salida del grupo de bombeo.

VENTAJAS: No necesita anticongelante, no hay riesgo de congelación ni de sobrecalentamiento, no necesita válvula de seguridad, purgador ni vaso de expansión, seguridad máxima en caso de ausencia eléctrica, reducción de costes en la instalación.

Esquema instalación FERCO DRAIN BACK FERCO 500 6.0 MULTIFUNCIÓN:

El Kit DRAIN BACK FERCO 500 6.0 MULTIFUNCIÓN INCLUYE:

• 3 Placas solares FERCO FCE 2.0
• Soporte placa solar Plano e Inclinado
• Interacumulador para ACS instantaneo FERCO DVS500
• Racores 1KITS1M

En la pestaña de descargas podrá descargar los manuales de instrucciones de todos los componentes.
