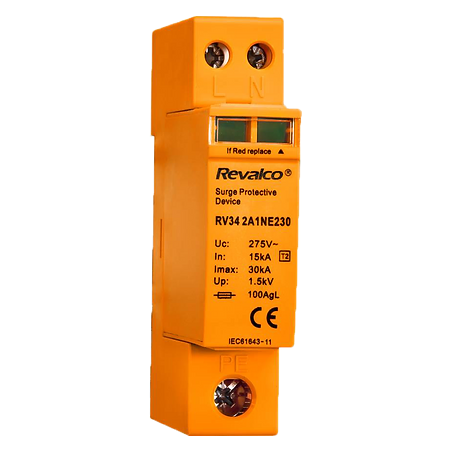

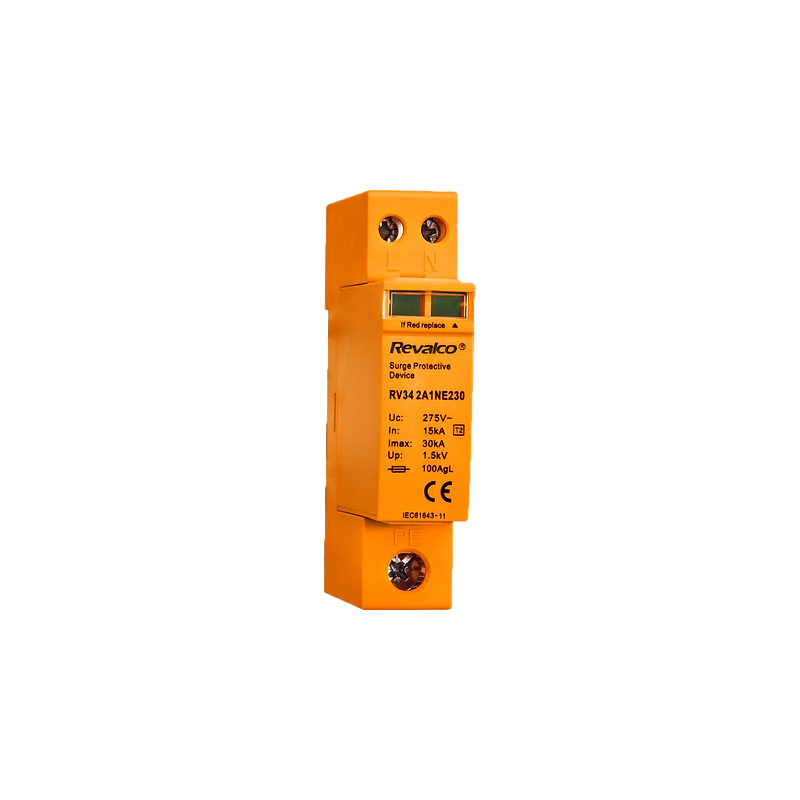

Sobretensiones Transitoria Monofásica REVALCO 15-30 kA

Construcción y características del Protector de Sobretensiones Transitoria Monofásica REVALCO 15-30 kA

RV34 tiene un nivel de protección de voltaje confiable y una característica segura de sobrecarga.
Dispositivo de protección contra sobretensiones RV34 con chip MOV de alta energía, velocidad de respuesta rápida, función de protección segura.

El protector de sobretensiones transitorias cuenta con un dispositivo de protección térmica que desconecta el dispositivo cuando este queda dañado debido a una sobrecarga, en este momento, el dispositivo de conexión interna desconecta al protector de la línea de alimentación al mismo tiempo que cambia el indicador de estado a color rojo, indicando que el dispositivo de protección debe de ser cambiado. La alarma de cambio queda indicada de forma muy clara sobre la ventana frontal del dispositivo. Para la sustitución del cartucho de protección no es necesario ninguna herramienta especial.

El protector de sobretensiones transitorias se instala de una forma muy sencilla y fácil sobre carril DIN normalizado, y están diseñados para ser usados en redes monofásicas de 230 VAC.

Los productos cumplen con IEC61643-1 estándar.

Tipos de función

• Protector de sobrevoltaje limitador de presión T2, voltaje de circuito abierto de 6 kv.
• Integración de estructura, 18 mm de ancho, diseño compacto.
• Dispositivo de protección contra sobrecalentamiento, sobrecalentamiento incorporado.
• Indicador de fallos locales, facilitan el reemplazo oportuno.
• El contacto de la alarma, realiza la función de comunicación remota.
• Diseño de estructura modular, fácil de mantener.
• Diseño de guía de 35 mm estándar.

Datos técnicos

• Tensión nominal de trabajo de Uo (V): 220 (1P+N 50~60Hz)
• Voltaje de funcionamiento continuo máx. Uc (V): 275V
• Corriente máxima de descarga Imax (kA): 30
• Corriente nominal de descarga In (kA): 15
• Nivel de protección de tensión (kV): 1,5
• Capacidad de cableado: 16mm2
• Clase de protección: IP20
• Material: PA66
• Indicador local: verde indica estado normal y rojo indica fallo
• El grado ignífugo exterior: UL94V-0

Dimensiones y esquema de conexión

¿Qué son las Sobretensiones?

Las sobretensiones son aumentos temporales en el voltaje de una red eléctrica. Estos aumentos pueden variar en magnitud y duración, y se clasifican generalmente en dos tipos: permanentes y transitorias.

Sobretensiones Transitorias

Las sobretensiones transitorias, por otro lado, son breves picos de voltaje que suelen durar menos de un segundo. Estos pueden ser causados por una variedad de eventos, desde la conmutación de la red eléctrica hasta descargas de rayos. A pesar de su brevedad, las sobretensiones transitorias pueden alcanzar altos niveles de voltaje y ser potencialmente dañinas para los dispositivos eléctricos. Por lo que se usan Protectores de Sobretensiones Transitorias en sectores industriales o donde sea más posible que efectos atmosféricos como los rayos causen un breve pico de tensión.
