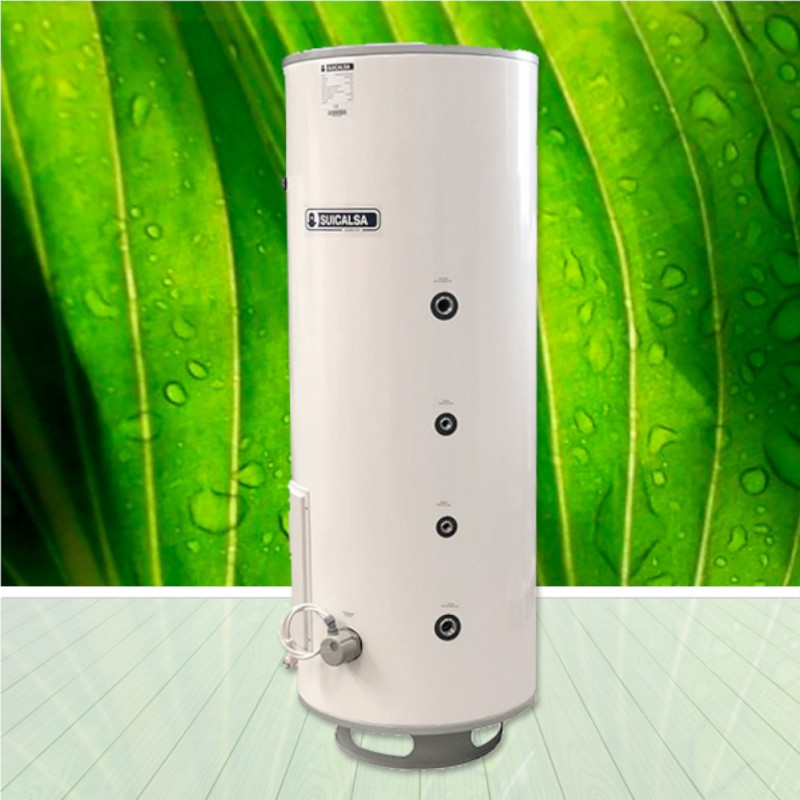

Interacumulador INOX PREMIUM aerotermia SUICALSA ASFBX 200

Interacumulador en acero inoxidable de 184 litros útiles con serpentín de alto rendimiento en acero inoxidable, ideal para la aerotermia ó cualquier otra fuente de calor externa como una caldera ó placas solares, gracias a su serpentín de 2,50m2 aprovecha toda la calor generada a baja temperatura a través del intercambiador de calor.

INFORMACIÓN TÉCNICA

Interacumulador construido en acero inoxidable AISI 444, idóneo para el almacenamiento de agua potable de acuerdo al Reglamento 1935/2004.

El interacumulador incorpora un serpentín fijo de alta superficie de intercambio, soldado al cuerpo del acumulador, construido en acero inoxidable AISI 316L. La mayor superficie de intercambio del modelo ASFBX permite una alta eficiencia de transmisión de calor a baja temperatura, lo que lo hace adecuado en aplicaciones en los que la fuente de energía es bomba de calor, u otra fuente de baja temperatura. El acero inoxidable AISI 444 (18% Cr - 2% Mo) pertenece a la familia de los aceros ferríticos y se caracteriza por su buena resistencia a la corrosión bajo tensión, por picaduras y por resquicios, en medios conteniendo cloruros. Todas las soldaduras son efectuadas por proceso TIG punto a punto eliminando cualquier posibilidad de corrosión intersticial. Todas las soldaduras son decapadas y pasivadas.

El interacumulador dispone de boca de inspección DN100 para el mantenimiento del mismo, y opcionalmente se puede suministrar con resistencia de eléctrica de apoyo, o bien ánodo de magnesio para mejorar aún más la resistencia a la corrosión por protección catódica. Se incluye termómetro. El interacumulador se suministra exclusivamente en configuración vertical.

APLICACIÓN

Producción de agua caliente sanitaria (ACS) para uso doméstico o industrial.

AISLAMIENTO

Los interacumuladores se suministran con aislamiento estándar de poliuretano expandido rígido de alta densidad, coeficiente de conductividad térmica de 0,022 W/mºK, exento de gases perjudiciales para la capa de ozono y con espesor de 50 mm. La terminación exterior se realiza en chapa galvanizada pintada de color blanco. Los acumuladores cumplen los criterios de diseño ecológico según Reglamento 814/2013 y de etiquetadoenergético según Reglamento 812/2013.

Detalle técnico interacumulador SUICALSA MODELO ASFB020X08RG. INTERACUMULADOR INOXIDABLE CON SERPENTÍN FIJO

• Capacidad nominal : 200 litros
• Potencia nominal: hasta 65 kW (en condiciones de primario agua 80-60ºC y secundario agua 10-45ºC)
• Presión (trabajo / prueba) depósito: 8 / 12 bar
• Presión (trabajo / prueba) serpentín: 8 / 12 bar
• Temperatura de trabajo: 95ºC

Interacumulador construido en acero inoxidable AISI 444, idóneo para el almacenamiento de agua potable según el Reglamento 1935/2004. El acero inoxidable AISI 444 (18% Cr- 2% Mo) pertenece a la familia de los aceros ferríticos, que se caracteriza por su buena resistencia a la corrosión. El intercambio de calor se realiza a través de un serpentín fijo de alta producción (gran superficie de intercambio) soldado al cuerpo del acumulador, construido en acero inoxidable AISI 316L.

Características de los componentes del interacumulador SUICALSA ASFB020X08RG:

• Carcasa-Depósito, con fondos tipo Korbbogen.
• Conexiones Rosca Gas Hembra.
• Boca de inspección DN100.
• Termómetro.
• Resistencia eléctrica (opcional 1"½) / Ánodo de magnesio (opcional 1"½)
• Aislamiento en poliuretano expandido rígido de alta densidad, coeficiente de conductividad térmica 0,022 W/mºK, exento de gases perjudiciales para la capa de ozono y espesor 50 mm
• Acabado en chapa galvanizada y pintada de color blanco

El interacumulador está identificado por una etiqueta que contiene la siguiente información:

• Nº de serie y modelo
• Capacidad
• Condiciones de trabajo: Presión & Temperatura
• Presión de ensayo y fecha de prueba
• Superficie de intercambio del serpentín

Parámetros técnicos según Reglamento 812/2013 de etiquetado energético

• Clase energética C
• Pérdida de calor 77w
• Volumen neto 184 litros

Medidas y Conexiones interacumulador SUICALSA ASFB020X08RG:

Esquema de instalación interacumulador SUICALSA ASFB020X08RG:
