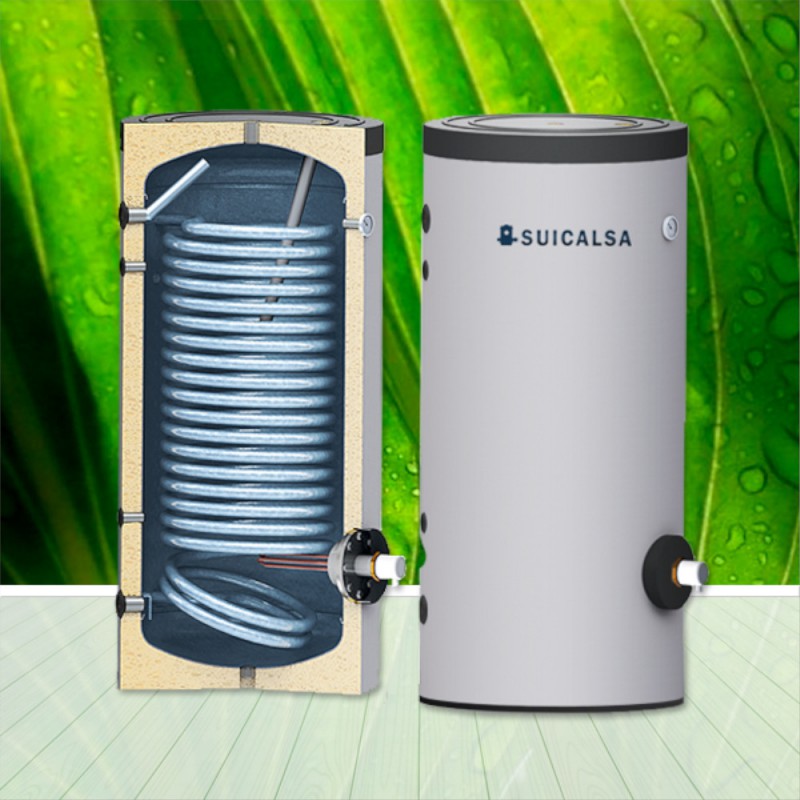

Interacumulador aerotermia SUICALSA ASFBV 200 litros

ASFB020V10RG
Calderín: Vitrificado, Capacidad: 168 litros, 1 serpentín de 1,90 m2, Medidas: 134x56 cm, Tipo soporte: Suelo, Resistencia: Opc. 1"½
rating (0)
799,99 €
Impuestos incluidos
Pagado por transferencia 783,99 €
Cantidad
help Hacer una pregunta Disponible 1 día

Envío Península. Entregado en 3/5 días
  • mastercard mastercard
  • visa visa
  • paypal paypal
  • contrareembolso contrareembolso
  • transferencia transferencia
  • cetelem cetelem

Interacumulador de 168 litros pensado para Aerotermnia, gracias a su gran serpentín de 1,90m2, lo cual nos asegura una rápida transmisión de calor a baja temperatura de la aerotermia (Bomba de Calor) ó cualquier otro equipo que trabaje a baja temperatura.

Características técnicas del interacumulador SUICALSA MODELO ASFB020V10RG

Capacidad nominal : 200 litros
Potencia nominal: hasta 49 kW (en condiciones de primario agua 80ºC y secundario agua 10-45ºC)
Presión (trabajo / prueba) depósito: 10 / 15 bar
Presión (trabajo / prueba) serpentín: 10 / 15 bar
Temperatura de trabajo: 95ºC

Interacumulador construido en acero carbono ST 37.2 revestido interiormente por capa de vitrificado cerámico de alta calidad, idóneo para el almacenamiento de agua potable según según el Reglamento 1935/2004. El revestimiento interior está realizado de acuerdo a la norma EN 4753-3 y tiene un espesor de 0,15 – 0,50 mm. El intercambio de calor se realiza a través de un serpentín fijo soldado al cuerpo del acumulador, construido igualmente en acero carbono vitrificado. El revestimiento interior está protegido ante la corrosión mediante un ánodo de magnesio que garantiza su protección catódica. Idóneo para su montaje en instalaciones con
bombas de calor (a baja temperatura).

Características de los componentes del interacumulador:

  • Carcasa-Depósito, con fondos tipo Korbbogen.
  • Conexiones Rosca Gas Hembra.
  • Boca de hombre para inspección.
  • Juntas EPDM.
  • Aislamiento en poliuretano expandido rígido de 50 mm y acabado externo en funda de PVC flexible de color gris.


El interacumulador está identificado por una etiqueta que contiene la siguiente información:

  • Nº de serie y modelo
  • Capacidad
  • Condiciones de trabajo: Presión & Temperatura
  • Presión de ensayo y fecha de prueba
  • Superficie de intercambio del serpentín


Parámetros técnicos según Reglamento 812/2013 de etiquetado energético

  • Clase energétic: C
  • Pérdida de calor: 81w
  • Volumen neto: 168 litros


Asimismo, de acuerdo con la Directiva Europea CEE 97/23, cada acumulador viene acompañado del Certificado de Conformidad y de un Manual de Uso y Mantenimiento.

Medidas y Conexiones del interacumulador SUICALSA MODELO ASFB020V10RG:

CARACTERISTICAS TÉCNICAS MODELO ASFB020V10RG   INTERACUMULADOR VITRIFICADO CON SERPENTÍN FIJO (ALTA SUPERFICIE)                (1) Salida de serpentín  (2) Entrada de agua fría  (3)(4)(5) Conexión para instrumentación  (6) Conexión para recirculación   (7) Entrada de serpentín   (8) Salida de agua caliente sanitaria  (9) Purga de aire  (10) Ánodo de magnesio  (11) Conexión para termómetro  (12) Conexión para resistencia eléctrica   (13) Tapón inferior                           DIMENSIONES (mm)      D  H  H1  H2  H3  H4  H5  H6  H7  H8  H9  DB  Ø 560  1340  182  410  ---  967  922  1122  1160  1130  309  Ø 110    CONEXIONES Rosca Gas Hembra  (1)  (2)  (3)  (4)  (5)  (6)  (7)  (8)  (9)  (10)  (11)  (12)  1”  1”  ½”  ½”  ½”  ¾”  1”  1”  1”  1”1/4  ½”  1”1/2    Superficie de intercambio (m2)  Serpentín fijo  1,90

Instalación y mantenimiento del interacumulador SUICALSA MODELO ASFB020V10RG:

Generalidades El presente documento está destinado al instalador y al usuario final. Por lo tanto, después de la puesta en marcha de la instalación, es necesario asegurarse de que este manual sea entregado al usuario final o al responsable de la gestión de la instalación. Los productos objeto del presente documento han sido fabricados de acuerdo a la directiva 2014/68/CE relativa a los aparatos a presión conformes al fluido contenidos en ellos y a las condiciones de empleo contempladas para su uso. 2.- Instalación y mantenimiento  El depósito debe estar siempre al resguardo de los agentes atmosféricos, sobre una base sólida, verificando antes de la instalación que hay espacio suficiente para la extracción de ánodos, resistencias, instrumentación y para facilitar la apertura de la boca de inspección.  Hay que asegurarse que el local destinado a contener el depósito está dotado de un acceso al exterior con las dimensiones adecuadas para facilitar el paso del aparato sin necesidad de realizar ninguna obra de demolición. La garantía no cubre los ocasionales costes derivados del incumplimiento del presente punto.  Hay que asegurarse también de que el referido local esté dotado de un sistema de desagüe adecuado al volumen del acumulador y de otros posibles aparatos. La garantía no cubre los ocasionales costes derivados del incumplimiento del presente punto.  La conexión de entrada del agua fría sanitaria a la red hídrica doméstica debe ser realizarse mediante un grupo de seguridad hidráulica que comprenda al menos un grifo de corte, una válvula de retención, un dispositivo de control de la válvula de retención, un dispositivo de interrupción de carga hidráulica, todos ellos accesorios necesarios para usar con eficiencia y seguridad el acumulador.  Si la presión de la instalación de red del agua sanitaria pudiera superar el valor de presión de diseño del depósito, hay que instalar una válvula reductora de presión lo más lejos posible del mismo depósito. Con el fin de prevenir los golpes de presión que dañan al depósito, siempre es necesario instalar un vaso de expansión.  Para depósitos con primario alimentado por agua a Tª menor de 100 ºC, el sistema de expansión deberá constar de una válvula de escape, de tipo contrapeso o muelle, con un diámetro de salida (mm) no inferior a (V/5)1/2, siendo V el volumen (lts) del depósito, con un mínimo de 15 mm. La válvula deberá estar tarada a una presión no superior a la de diseño. Además de la válvula de escape es aconsejable, para evitar continuas aperturas, instalar un vaso de expansión del tipo cerrado de membrana.  Con el fin de que el producto tenga una eficaz protección contra la corrosión electroquímica y de cumplir la garantía, es necesario dotar siempre de una protección catódica para cada material. SUICALSA prevé de serie en sus depósitos vitrificados interiormente ánodos de magnesio que deben sustituirse periódicamente. La correcta instalación de los depósitos (de acuerdo a las instrucciones facilitadas con el material), así como un adecuado mantenimiento, es imprescindible para garantizar la vida útil del depósito. Para evitar las eventuales corrientes vagantes galvánicas, es imprescindible conectar el depósito a una toma de tierra. El incumplimiento de estas normas invalida la garantía ofrecida por SUICALSA.  El consumo progresivo del ánodo de magnesio puede variar en función de la naturaleza del agua y de las condiciones de uso. Es necesario programar la sustitución periódica del ánodo de magnesio, con una periodicidad máxima de 18 meses.  La periodicidad mínima de limpieza del acumulador es de un año, según RD 865/2003 de prevención y contol de la legionelosis. La limpieza y mantenimiento es imprescindible para garantizar la vida del acumulador.  Las tareas de mantenimiento y limpieza deben consignarse en el registro de mantenimiento, de acuerdo al artículo 8 del RD 865/2003. Si es necesaria desinfección se podrá hacer por medios térmicos o químicos, cumpliendo el Anexo 3 del Real Decreto referido. C/ Sierra de Gredos, 6 – P.I. Puerta Castilla La Mancha – 45200 ILLESCAS (Toledo) – Telf. 925 519 335 E-mail : direcciontecnica@suicalsa.com - comercial@suicalsa.com www.suicalsa.com SUICALSA TECNICAS DE ALMACENAMIENTO Y PRODUCCION DEL AGUA FRIA Y CALIENTE Doc. E 3.- Conexionado El esquema de conexión a las instalaciones descrito en esta hoja se entiende meramente indicativo y no vinculante, pues el proyectista de la instalación en la que irá montado el acumulador, deberá valorar qué

ASFB020V10RG

Ficha técnica

Clasificación energética
C

Descarga

Normas de instalación y mantenimiento SUICALSA ASFB 150-200-300-500 V10RG (311.49k)

Descarga

Ficha técnico comercial interacumulador aerotermia SUICALSA ASFB 150-200-300-500 V10RG (425.18k)

DESCARGA

CARACTERISTICAS TÉCNICAS MODELO ASFB020V10RG (580.09k)
